1.變形鏡簡介

復雜時變的大氣環境易對精密光機系統探測光、發射激光的空間傳輸產生高頻的隨機擾動，導致傳感圖像清晰度下降及激光聚焦形狀潰散，極大地降低了作用效果。利用波前校正器可對空間光束的波前畸變進行自適應動態補償，從而顯著提高圖像探測精度和激光傳輸性能。

典型的波前校正器包括液晶空間相位調制器、機械式變形鏡和壓電變形鏡 （壓電陶瓷驅動的可變形反射鏡）等。其中，壓電變形鏡的工作響應頻率最高，可達數千赫茲，且能夠承載高功率密度激光，其具有廣闊的應用前景。

變形鏡(Deformable Mirror,DM)是自適應光學系統中實現波前校正的關鍵器件,其性能直接決定了系統的波前畸變校正能力。

目前,它們被廣泛應用于天文觀測、生物顯微鏡中的像差自適應校正和激光加工中的光束整形等領域。隨著 DM應用的增加,對光學系統以及 DM 本身動態和靜態控制的精度和速度要求不斷提高。為了提高 DM的校正精度,不僅需要改變其自身特性,還需使用控制算法對 DM 進行控制。

同時，根據最新的市場趨勢分析，預計未來幾年全球變形鏡市場保持穩健增長，市場規模有望在不久的將來達到一個可觀的水平。

2.壓電變形鏡分類

根據鋯鈦酸鉛 （PZT） 或鈦酸鋇等陶瓷作動器的結構形式和驅動方式，壓電變形鏡可以進一步分為壓電疊堆變形鏡、壓電片變形鏡和MEMS（micro‐electro mechanical systems，微機電系統）壓電微變形鏡等。

壓電片變形鏡以單層或雙層的薄片狀壓電陶瓷作動器作為驅動單元，具有極致輕量化、集成度高、制作工藝簡單和成本較低的優點。壓電片變形鏡具有多層復合薄殼結構，其在較高頻率的控制電壓激勵下工作時易受到機械共振、位移-電壓相位遲滯等動力學效應的影響，難以獲得較高的形狀控制精度。

壓電疊堆變形鏡的制作工藝復雜且成本高昂。

圖片來源自網絡

3.壓電變形鏡驅動系統

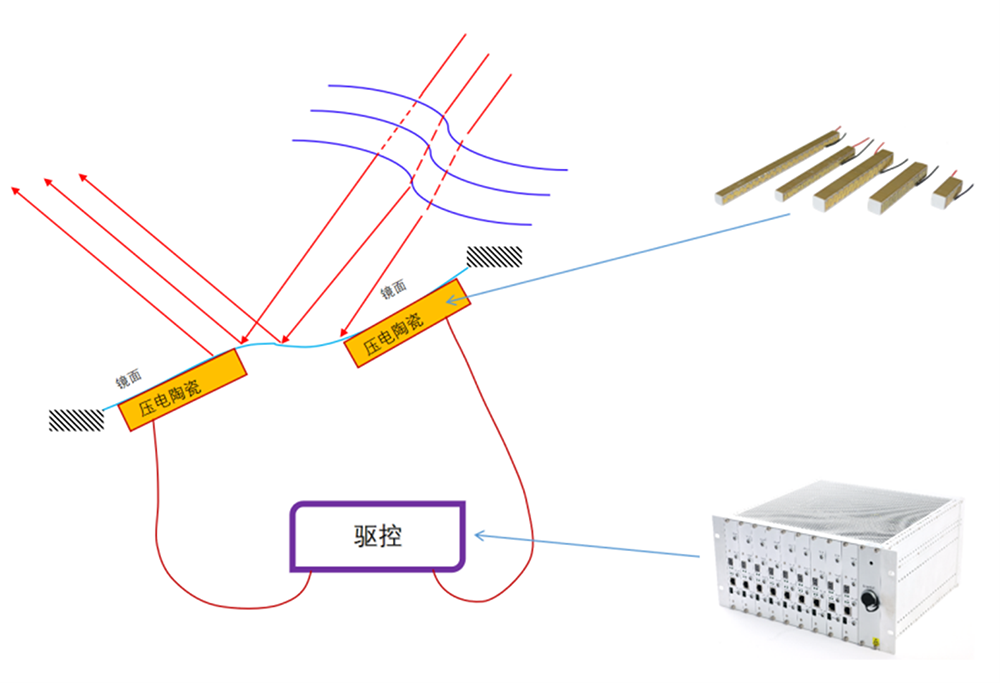

壓電陶瓷驅動連續鏡面壓電變形鏡（簡稱壓電變形鏡）時，每一個壓電陶瓷校正器都對應一路高壓放大器，因此，高壓放大器的結構尺寸、驅動能力、信號質量、價格成本都需要在壓電變形鏡系統設計過程中被充分考慮。

根據工作原理，高壓放大器電路可以分為線性功率放大電路和開關式功率放大電路。

開關式功率放大電路具有功率損耗較小、發熱較小，容易做到大電流輸出等優點。但是，這種電路需要依靠脈沖寬度調制（Pulse-width Modulation，PWM）進行功率輸出，調制信號需要通過濾波電路復原信號，輸出電壓紋波較大，頻響特性較差，同時造成電路體積增大。

相比開關式功率放大電路，線性功率放大電路由于其輸出功率級晶體管處于線性放大區間，因此輸出信號具有線性度好、穩定性強、紋波小和頻響寬等優點，一直以來都是高精度壓電陶瓷放大器的首選驅動方式。但是這類電路存在功耗較高、效率比較低的問題。

4.為什么選擇隱冠半導體

隱冠半導體壓電部門專注于精密定位執行器及運動系統的研發、生產制造、銷售；是國內壓電領域極少數擁有從壓電陶瓷材料到壓電陶瓷電機再到納米精度壓電運動臺全產品鏈研發與批量生產能力的高科技企業，公司具有豐富的產業化經驗。

隱冠可提供單片型壓電陶瓷和疊堆型壓電陶瓷和適配的驅控，達到亞毫秒響應時間，保證更快響應和更高精度的控制。隱冠自研自產的單片型和疊堆型壓電陶瓷可以在較低電壓下產生較大的驅動位移；搭配的自研自產的驅控采用功率放大電路將控制信號放大，以此驅動壓電陶瓷，減少所需的驅動電壓。

公司具有豐富的產品規格和種類以匹配不同的變形鏡結構設計。公司可提供整套壓電陶瓷控制系統，可實現快速安裝、替換及維護。

針對客戶的個性化集成需求，公司可以定制封裝尺寸、電壓、行程、金屬端件等，以滿足機械剛度和穩定性，以保證變形鏡系統的可靠性和長期運行效果。

同時公司針對客戶特定需求和具體應用場景，集成應變片實現閉環控制，并配置自研適配的驅控器，實現產品組合的技術和成本優勢。
