靜電吸盤(ESC)是半導體工藝中的硅片夾持工具。ESC以靜電吸附為基本原理在施加外部高壓后,通過靜電吸盤對硅片的庫侖吸附力或J-R吸附力來固定硅片的。

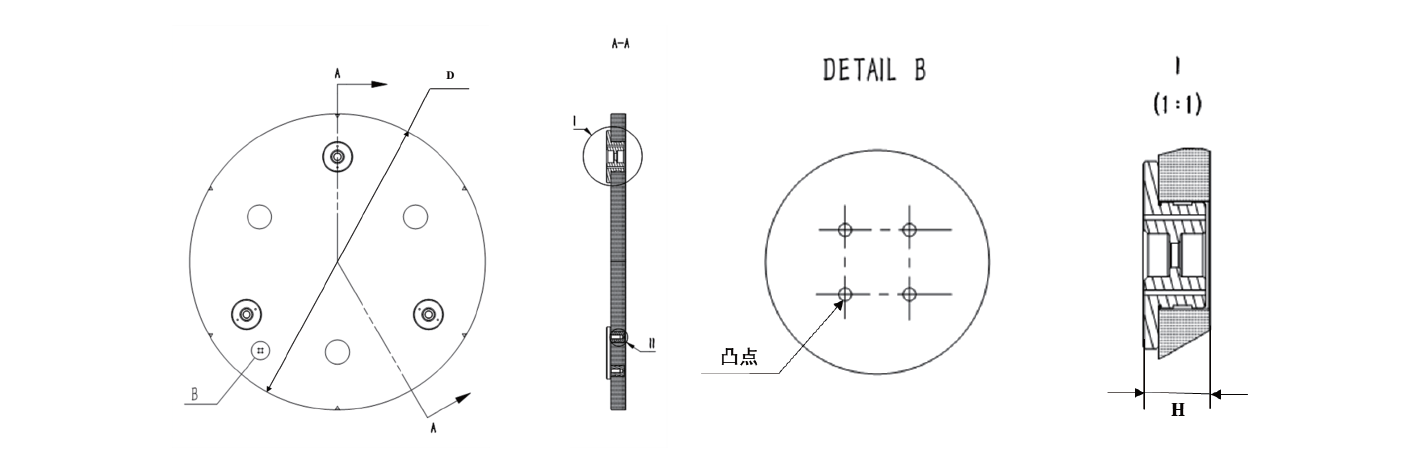

通用外形尺寸，單位:mm
|
單位 |
6inch ESC |
8inch ESC |
12inch ESC |
|
|
原理類型 |
|
庫倫型或梯度力 | 庫倫型或梯度力 | 庫倫型或梯度力 |
|
電極數量 |
|
雙電極 |
雙電極 |
雙電極 |
|
精度 |
|
|
|
|
|
全局平面度 |
μm |
＜1 |
＜1 |
＜2 |
|
平行度 |
μm |
＜5 |
＜5 |
＜5 |
|
電氣性能 |
|
|
|
|
|
標準吸附電壓 |
V |
1000 |
1000 |
1000 |
|
漏電流 |
nA |
＜5 |
＜5 |
＜5 |
|
性能參數 |
|
|
|
|
|
吸附力 |
N |
≥10（庫倫型） |
≥16（庫倫型） |
≥40（庫倫型） |
|
外觀尺寸 |
|
|
|
|
|
直徑 |
mm |
144 |
194 |
294 |
|
厚度 |
mm |
12.6 |
12.6 |
12.6 |
*電極數量、平面度指標、外形尺寸和相關結構均可定制化設計
