復合式多軸精密位移臺是二維機械導軌+空氣軸承復合式運動平臺，可以讓客戶有效地享用機械導軌與空氣軸承導軌各自的優點。機械導軌在XY平面的高剛性能承受較大加速度和提供高雙向重復精度，而空氣軸承確保全行程優異的動態平面度。
該平臺采用模塊化、正交性等設計理念，包含隱冠的MZT模塊和復合式XY臺模塊。MZT模塊集成在復合式XY臺模塊之上，能實現X、Y、Z和T 軸4自由度的高精度、高剛度直線和旋轉運動。
MZT模塊的垂向采用了獨特的大行程磁浮重力補償技術，降低了垂向電機的載荷，很大程度地提高了垂向運動性能和壽命。
復合式XY臺模塊采用驅動質心匹配、柔性龍門以及輕量化設計技術，具有降低對高精度機械導軌的偏質心沖擊，提高運動系統的可靠性和壽命的能力，并具有對輕微平移Y1及Y2電機進行偏向修正功能。
該平臺也可集成在隱冠的主動減振系統模塊之上，進一步提高系統性能。

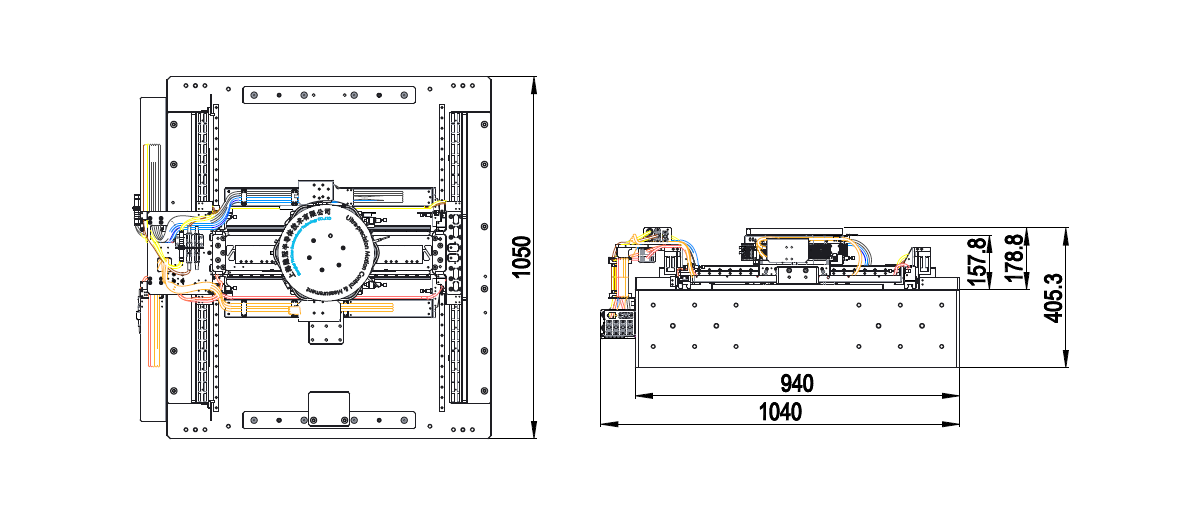

*接口尺寸數據來源于HS1000
|
技術指標 |
單位 |
HS1000-00 |
|||
|
軸 |
|
X |
Y1/Y2 |
Z |
T |
|
行程 |
|
320 mm |
550 mm |
10 mm |
360°,Infinite |
|
最大速度 |
|
1.2 m/s |
1.2 m/s |
0.1 m/s |
900°/s |
|
加速度 |
|
12 m/s² |
12 m/s² |
2 m/s² |
6280°/s² |
|
精度_校準前 |
|
±10 μm |
±10 μm |
NA |
±30 arcsec |
|
精度_校準后 |
|
±1 μm |
±1 μm |
±0.6 μm |
±3 arcsec |
|
雙向重復精度 |
|
±0.4 μm |
±0.4 μm |
±0.3μm/2 |
±2 arcsec |
|
位置穩定性（3σ） |
|
±25 nm* |
±25 nm* |
±15 nm* |
±0.2 arcsec |
|
直線度 |
|
±2 μm over range |
±1.5μm over range |
2μm |
NA |
|
軸向跳動 |
|
NA |
NA |
NA |
±1.5μm |
|
徑向跳動 |
|
NA |
NA |
NA |
±1.5μm |
|
機械特征 |
|
|
|
|
|
|
驅動負載 （無負載） |
|
15 Kg |
30 Kg |
5.5 Kg |
NA |
|
最大負載 |
Kg |
2（可定制） |
|
|
|
|
平臺質量 |
Kg |
666 |
|
|
|
|
外觀尺寸 |
mm×mm×mm |
1040×1050×405.3（Chuck吸附面到大理石157.8mm） |
|
||
*測試數據來源于采用8μm pitch光柵尺的測試。
在HS1000-00 產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括主動減振器、編碼器、控制系統等選項。
|
表 1編碼器選項 |
|
|
-S1 |
增量式模擬光學式線性編碼器，1Vpp,20μm Pitch |
|
-S2 |
增量式數字光學式線性編碼器，TTL,20μm Pitch |
|
-S3 |
絕對式光學式線性編碼器，BISS,20μm Pitch |
