1、客戶需求和痛點是什么？
隨著科技的日益發展，當前芯片功能不斷增強，單個芯片上的引線數量越來越多并要求引線鍵合的速度越來越快，這就要求線夾的響應速度更快（<1ms）、整體尺寸和運動慣性更小；同時使得引線直徑越來越小，因而對線夾輸出位移和夾持力的精確控制提出了更高的要求。

線夾的基本性能參數列表如下：

一般而言，引線鍵合機線夾由一對用來夾住金線的夾爪和一個提供驅動位移和力的驅動器組成。由于驅動方式直接決定線夾的結構尺寸及性能，進而決定了材料和加工工藝類型的選擇，因此驅動方式是線夾設計的關鍵。線夾的驅動類型可分為：電磁閥驅動、音圈電機驅動、超磁致伸縮驅動、壓電陶瓷驅動、壓電雙晶片驅動、直線電機驅動等。

不同驅動源線夾比較：

壓電陶瓷驅動的線夾優勢：

1、驅動簡單、裝配方便。與電磁閥驅動、音圈電機驅動相比，壓電驅動的線夾零部件少，裝配簡單，電壓控制線夾位置，電路簡單，無需復雜的控制電路系統；

2、響應快，相對于電磁閥驅動，壓電驅動響應速度較快，可以達到亞毫秒級別；

3、結構簡單小巧且驅動力大、控制方便。與電磁閥驅動、音圈電機驅動、相比，壓電陶瓷驅動器體積小、慣性小，更適合應用于精密儀器場合。

4、工藝成熟，適合批量生產，成本較低，使得該系列產品在精密儀器和半導體設備行業應用廣泛；

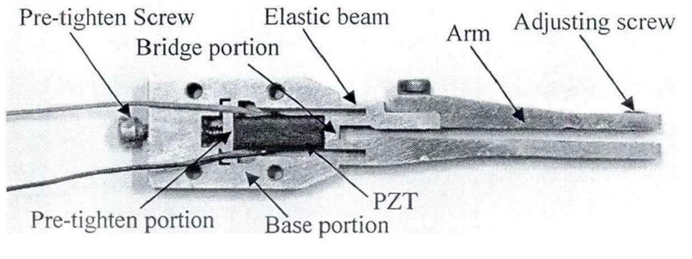

(壓電陶瓷驅動線夾結構圖，圖片來源自網絡)

壓電陶瓷具有結構簡單、能量密度大、響應快、分辨率高等優點，但壓電元件逆壓電效應所產生的變形量很小，一般為自身長度的0.1%，通常采用機械放大機構對壓電輸出位移進行放大。微位移放大機構多采用柔性鉸鏈連接，因?yàn)槿嵝糟q鏈體積小、無機械摩擦、自動彈性復位、無間隙，適合用于實現小范圍偏轉的鉸接點。

通過控制壓電陶瓷驅動電壓的大小可以有效調節線夾的輸出位移。然而隨著壓電驅動頻率的增高，線夾放大器的響應速度逐漸匹配不上壓電陶瓷的致動速度，將直接導致線夾不能正常完成夾線和送線動作。線夾正常工作時應同時具備以下二個條件，即夾爪的開啟或關閉動作必須快且穩定，殘余振動不明顯，即線夾能快速精準的完成夾線送線動作；放大器的動態響應速度應該能較好的匹配壓電驅動器的致動速度，以便于對線夾的工作周期進行有效控制。

2、我們的解決方案可以解決什么問題？
隱冠可提供疊堆型壓電陶瓷驅動的線夾和適配的驅控，應用于芯片制作中引線鍵合工序，壓電線夾可以高頻響應，保證線夾的快速的夾持和釋放。隱冠自研自產的疊堆型壓電陶瓷可以在較低電壓下產生較大的驅動位移；搭配的自研自產的驅控采用功率放大電路將鋸齒波信號放大，以此驅動壓電陶瓷，減少所需的驅動電壓。

3、我們的解決方案創新點是什么？
 我們可以根據客戶的使用需求，滿足客戶驅動頻率要求設計壓電線夾的本征頻率，滿足客戶對壓電線夾要求驅動頻率高且穩定的要求，減小線夾余震。

4、技術實施路徑是怎樣的？
  通過客戶要求，精選位移放大器設計及致動器選擇，對整體結構仿真設計，達到客戶性能要求。

5、可以給客戶帶來什么收益？
疊堆型壓電陶瓷致動器采用壓電陶瓷片堆疊的結構形式，在電信號激勵下實現多層陶瓷響應位移的疊加輸出，最大位移超過100μm。

公司具有豐富的產品規格以匹配不同的線夾規格。公司針對客戶特定需求和具體應用場景，集成應變片實現閉環控制，并配置自研適配的驅控器，滿足高電壓的需求，同時實現產品組合的技術和成本優勢。

公司在國內擁有上海、蘇州、廣州、成都四個服務中心，可快速響應全國客戶的技術升級&更新更換、項目開發、維修維護等需求。

目前公司壓電陶瓷已實現批量化生產，線夾產品已進行小規模試生產且已送樣至客戶進行驗證。
