單片型壓電陶瓷致動器內部有很多陶瓷層及電極層，相互交叉疊堆，外部兩側印刷電極，將內部電極引出。通過精密打磨工藝，使每片壓電陶瓷的高度公差優于±5μm。公司實現了從壓電陶瓷粉料到致動器成品的全流通貫通，已實行批量化生產。目前產品已經在納米級定位、精密制造、點膠閥領域中應用。

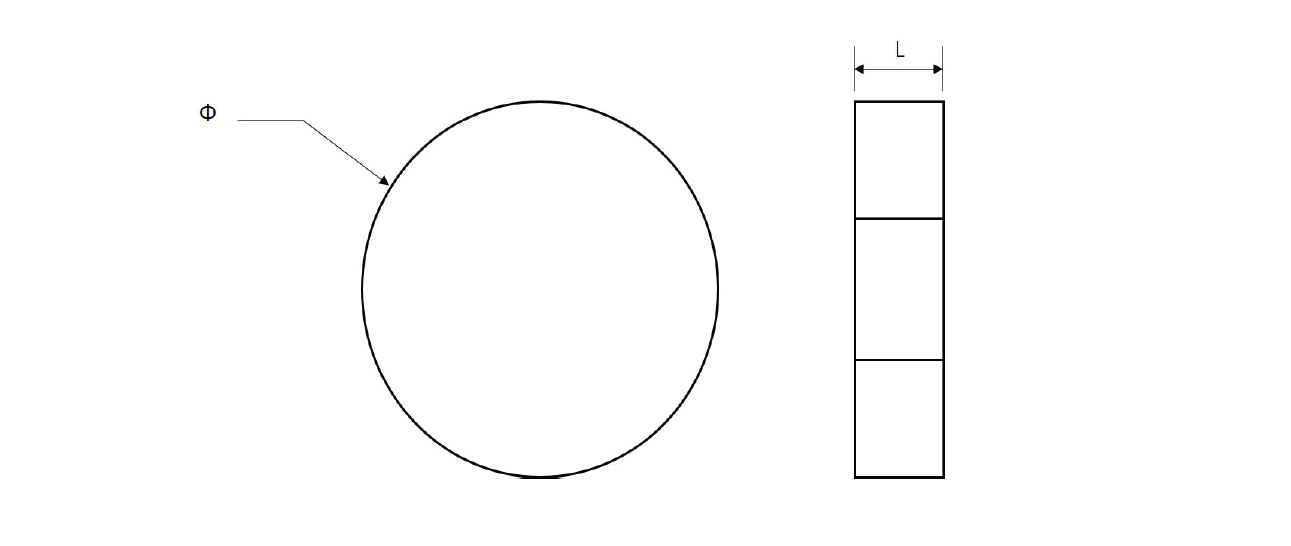

通用外形尺寸，單位:mm
|
單位 |
公差 |
PAA-D5-2W |
PAA-D8-2W |
|
|
運動軸 |
Z |
Z |
||
|
最大位移 |
μm |
±15% |
2.5 |
3.3 |
|
遲滯 |
<15% |
<15% |
||
|
負載 |
N |
最大值 |
310 |
720 |
|
阻滯力（150V） |
N |
最大值 |
780 |
1800 |
|
電氣性能 |
||||
|
驅動電壓 |
V |
-20~150 |
-20~150 |
|
|
諧振頻率 |
kHz |
最大值 |
360 |
220 |
|
諧振阻抗 |
mΩ |
±15% |
150 |
100 |
|
反諧振頻率 |
kHz |
最大值 |
470 |
300 |
|
介電損耗 |
<2.0% |
<2.0% |
||
|
電容 |
nF |
±15% |
150 |
800 |
|
其他 |
||||
|
工作溫度范圍 |
°C |
-25~130 |
-25~130 |
|
|
電極 |
銀 |
銀 |
||
|
電纜長度 |
mm |
±5mm |
75 |
75 |
|
居里溫度 |
°C |
230 |
230 |
|
|
外觀尺寸 |
||||
|
Ø |
mm |
±0.1mm |
5 |
8 |
|
L |
mm |
±5μm |
2 |
2 |
|
MTTF |
year |
26.3 |
11.58 |
|
* 位移測試：驅動電壓0~150V，公差±20%
** 阻滯力測試:在150v驅動電壓下，將陶瓷伸長量壓縮為零的力
*** 電容測試條件：常溫環境，1Vpp，1kHz，公差±20%；
**** MTTF測試條件：300V、85%濕度、85℃環境
可選配焊接標準線束，長度75mm，AWG32，PTFE絕緣，產品編號后加W
其他規格可根據客戶需求進行定制
單片圓形壓電陶瓷致動器
|

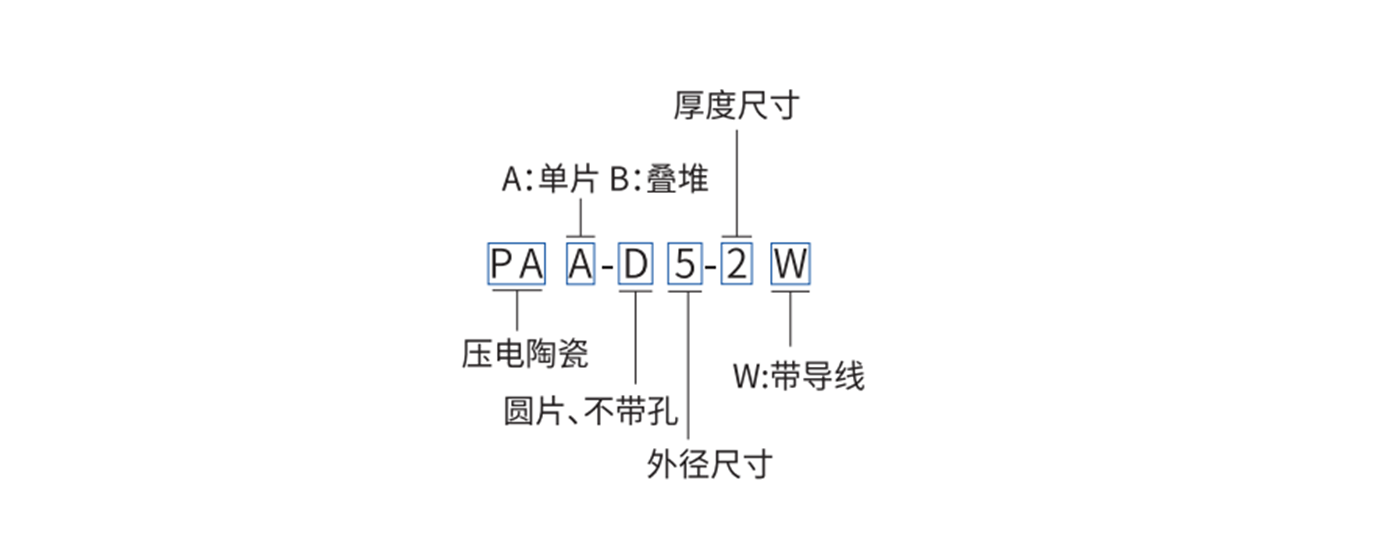

型號 |
說明 |
|
PAA-D5-2 |
圓形壓電陶瓷片，直徑5mm，有效行程2.5μm，無線束 |
|
PAA-D5-2W |
圓形壓電陶瓷片，直徑5mm，有效行程2.5μm，標準線束 |
|
PAA-D8-2 |
圓形壓電陶瓷片，直徑8mm，有效行程3.3μm，無線束 |
|
PAA-D8-2W |
圓形壓電陶瓷片，直徑8mm，有效行程3.3μm，標準線束 |
