由方形帶孔單片壓電陶瓷致動器構成，通過外電極和銅箔實現電學并聯與機械串聯。內部通孔設計，散熱性良好，便于安裝支撐構件。
|

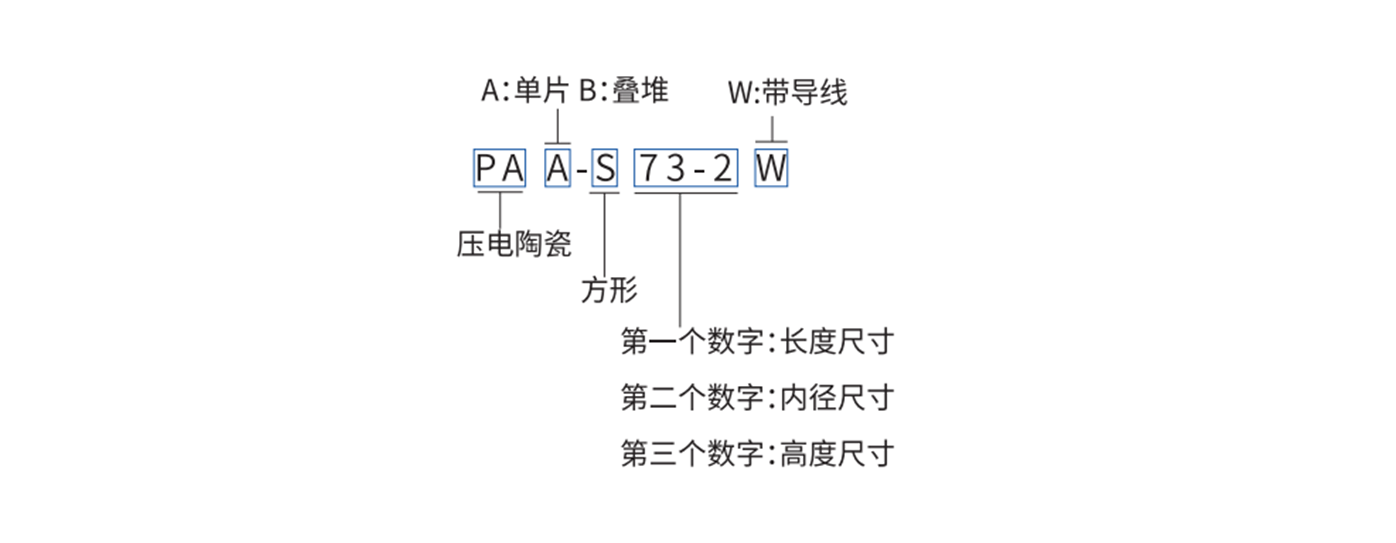

參數 |
PAB-S73-9W |
PAB-S73-18W |
PAB-S73-36W |
PAB-S73-45W |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
Z |
- |
- |
|
最大位移 |
11 |
23.0 |
44.0 |
57.0 |
μm |
±15% |
|
遲滯 |
<15% |
<15% |
<15% |
<15% |
- |
- |
|
阻滯力 |
1600 |
1600 |
1600 |
1600 |
N |
150V 下 |
|
驅動電壓 |
0~150 |
0~150 |
0~150 |
0~150 |
V |
- |
|
諧振頻率 |
130 |
100 |
38 |
28 |
kHz |
最大值 |
|
諧振阻抗 |
66 |
70 |
76 |
78 |
mΩ |
- |
|
反諧振頻率 |
160 |
120 |
44 |
34.6 |
kHz |
最大值 |
|
介電損耗 |
2.08 |
1.99 |
1.9 |
2.05 |
- |
- |
|
電容 |
2.1 |
5 |
10 |
10.3 |
nF |
±15% |
|
工作溫度范圍 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
°C |
- |
|
居里溫度 |
230 |
230 |
230 |
230 |
°C |
- |
|
電極材質 |
銀 |
銀 |
銀 |
銀 |
- |
- |
|
電纜長度 |
75 |
75 |
75 |
75 |
mm |
±5mm |
|

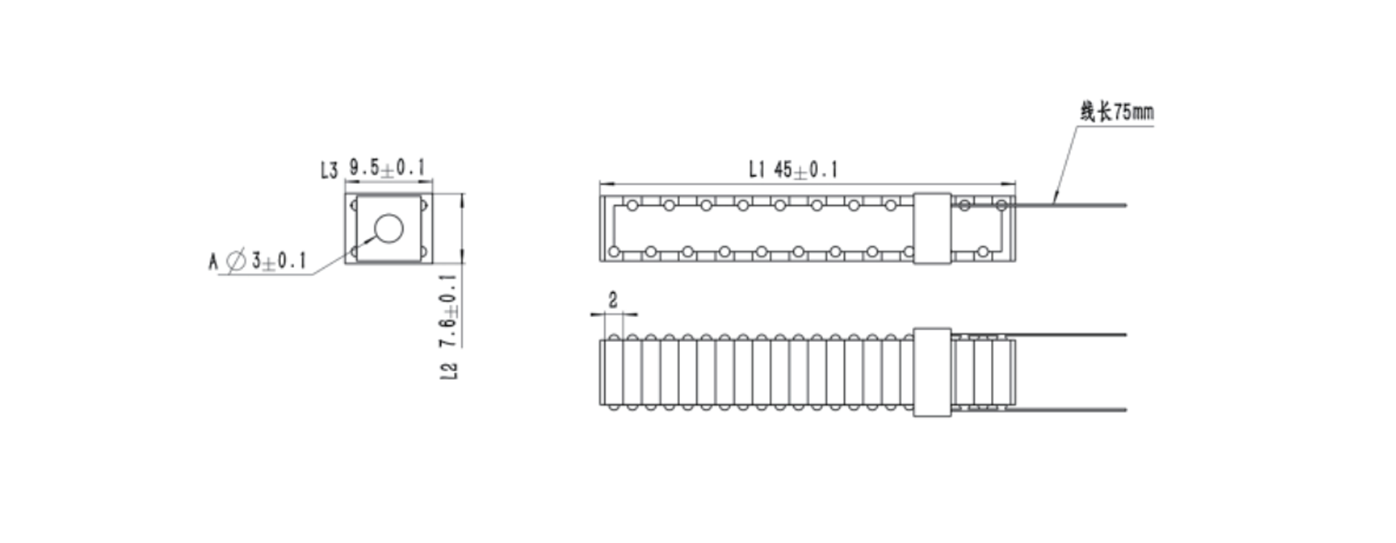

外觀尺寸 A |
7 |
7 |
7 |
7 |
mm |
±0.1mm |
|
外觀尺寸 B |
7 |
7 |
7 |
7 |
mm |
±0.1mm |
|
外觀尺寸 Φ |
3.0 |
3.0 |
3.0 |
3.0 |
mm |
±0.1mm |
|
外觀尺寸 L |
9 |
18 |
36 |
45 |
mm |
±0.05mm |
|
MTTF |
16 |
- |
- |
8 |
year |
- |
根據方形帶孔疊堆致動器的不同應用場景,我們可以為您在性能參數和結構形狀上提供產品定制。
驅動電壓：常用 50V、75V、100V、120V、150V，特殊電壓可按需定制。
輸出位移：最大位移行程可選 200μm。
工作頻率：疊堆長效工作頻率受諧振頻率、驅動電壓影響，最高 30kHz，超高頻場景可達 100kHz。
外形尺寸：長寬最小 5mm、最大 10mm；內徑最小 1mm、最大 5mm；高度最大 90mm 可定制。
焊接線束：滿足 AWG 標準時可選配，焊點位置可在性能誤差范圍內選擇。
