預壓致動器是一種壓電陶瓷疊堆的鎧裝設備，起到保護疊堆和方便安裝的作用，同時預壓致動器內部對壓電陶瓷施加了預壓力，可提供一定的拉力和對位移輸出的調節。預壓致動器可內部集成應變片實現閉環控制。
默認輸出端為球頭，可定制其他輸出端結構。
|
|
PAPL - A5 - 36N |
PAPL - A5 - 45N |
PAPL - A5 - 60N |
PAPL - A5 - 90N |
單位 |
公差 |
|
行程 @150V* |
40 |
50 |
65 |
100 |
μm |
±20% |
|
電容** |
3 |
3.8 |
5 |
7.5 |
μF |
±20% |
|
開環分辨率 |
0.36 |
0.45 |
0.6 |
0.9 |
nm |
典型值 |
|
集成傳感器 |
|
|
SGS |
|
|
/ |
|
閉環分辨率*** |
0.72 |
0.9 |
1.2 |
1.8 |
nm |
典型值 |
|
諧振頻率 |
12 |
10 |
7 |
4 |
kHz |
±20% |
|
剛度 |
20 |
17 |
12 |
8 |
N/μm |
±20% |
|
推力**** |
850 |
850 |
850 |
850 |
N |
最大值 |
|
拉力 |
150 |
150 |
150 |
150 |
N |
最大值 |
|
工作電壓 |
-20~150 |
V |
/ |
|||
|
工作溫度范圍 |
-20~80 |
°C |
/ |
|||
|
電壓接口 |
LEMO FFA.00.250 |
|
/ |
|||
|
傳感器接口 |
LEMO FFA.0S.304 |
|
/ |
|||
|
線長 |
1.5 |
m |
±0.02 |
|||
* 空載下位移輸出
** 電容測試條件：常溫環境，1Vpp，1kHz
*** 閉環參數只適用閉環版本的壓電預壓致動器
**** 推力測試：驅動電壓0~150V
其他規格可根據客戶需求進行定制
|

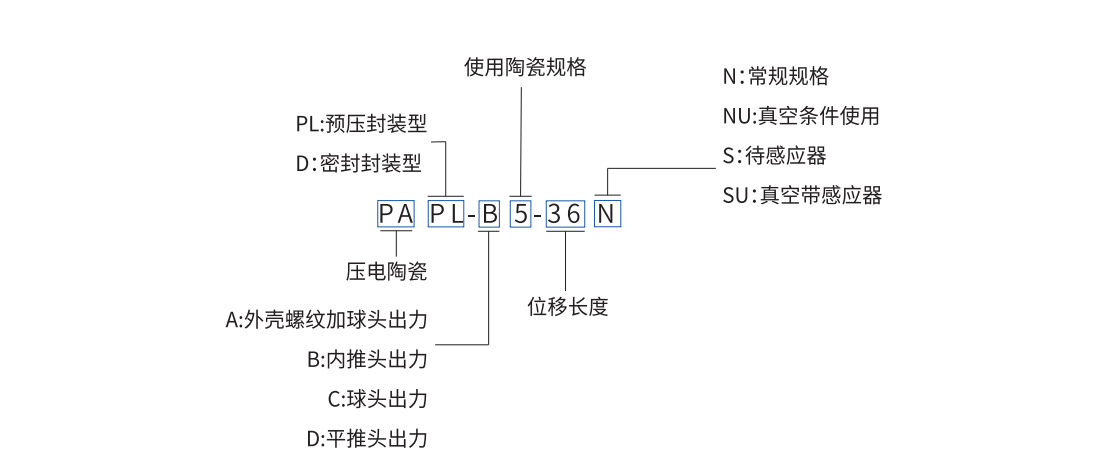

PAPL系列A5型壓電預壓致動器，開環版本 |
|
|
型號 |
說明 |
|
PAPL-A5-36N |
A5型壓電預壓致動器，有效行程40μm，開環 |
|
PAPL-A5-45N |
A5型壓電預壓致動器，有效行程50μm，開環 |
|
PAPL-A5-60N |
A5型壓電預壓致動器，有效行程65μm，開環 |
|
PAPL-A5-90N |
A5型壓電預壓致動器，有效行程100μm，開環 |
|
PAPL系列A5型壓電預壓致動器，應變片閉環版本 |
|
|
型號 |
說明 |
|
PAPL-A5-36S |
A5型壓電預壓致動器，有效行程40μm，應變片閉環 |
|
PAPL-A5-45S |
A5型壓電預壓致動器，有效行程50μm，應變片閉環 |
|
PAPL-A5-60S |
A5型壓電預壓致動器，有效行程65μm，應變片閉環 |
|
PAPL-A5-90S |
A5型壓電預壓致動器，有效行程100μm，應變片閉環 |
|
PAPL系列A5型壓電預壓致動器，開環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-A5-36NU |
A5型壓電預壓致動器，有效行程40μm，開環，真空兼容至10??Pa |
|
PAPL-A5-45NU |
A5型壓電預壓致動器，有效行程50μm，開環，真空兼容至10??Pa |
|
PAPL-A5-60NU |
A5型壓電預壓致動器，有效行程65μm，開環，真空兼容至10??Pa |
|
PAPL-A5-90NU |
A5型壓電預壓致動器，有效行程100μm，開環，真空兼容至10??Pa |
|
PAPL系列A5型壓電預壓致動器，應變片閉環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-A5-36SU |
A5型壓電預壓致動器，有效行程40μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-A5-45SU |
A5型壓電預壓致動器，有效行程50μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-A5-60SU |
A5型壓電預壓致動器，有效行程65μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-A5-90SU |
A5型壓電預壓致動器，有效行程100μm，應變片閉環，真空兼容至10??Pa |
