晶圓廠內半導體設備按照類型可大致分為薄膜沉積、光刻、刻蝕、 過程控制、自動化制造和控制、清洗、涂布顯影、去膠、化學機械研磨（CMP）、快速熱處理/氧化擴散、離子注入、其他晶圓級設備等類別，其中薄膜沉積、光刻、刻蝕、過程控制占比最大。

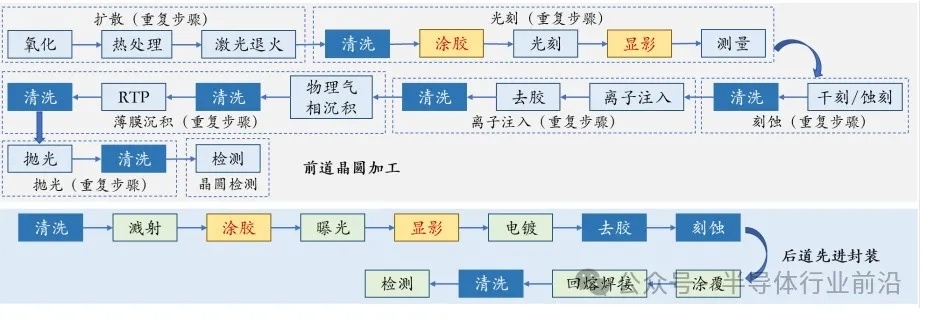

圖1：晶圓廠半導體制造流程及相關半導體設備示意圖

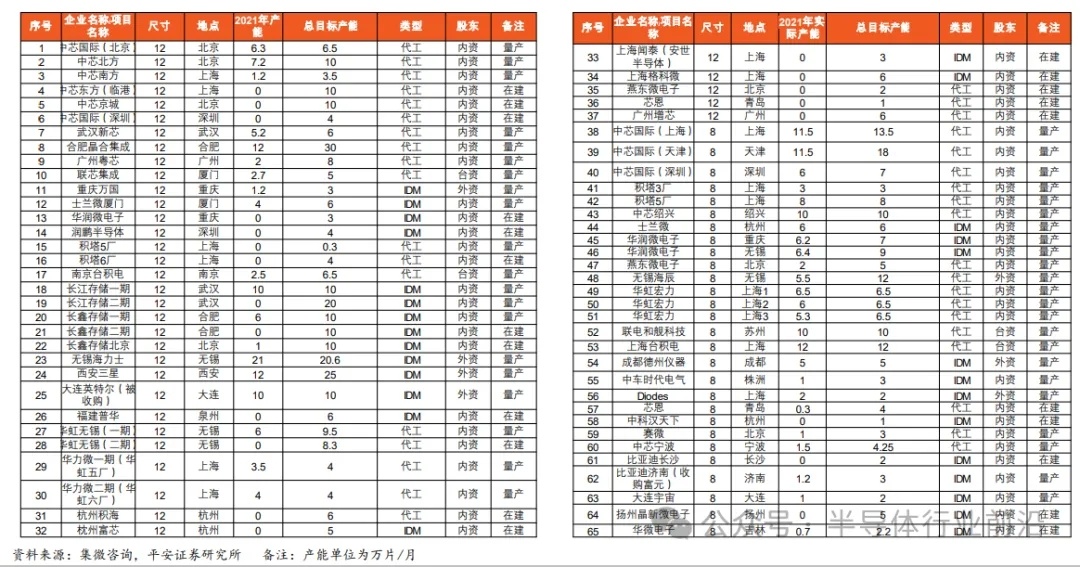

圖2：大陸主要晶圓廠擴產一覽

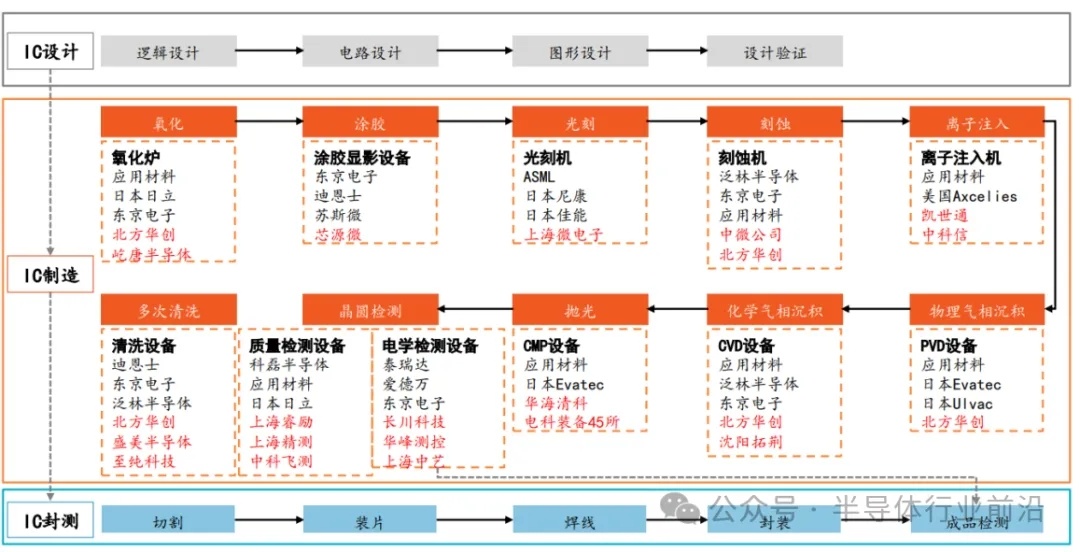

圖3：半導體制程工藝流程及設備

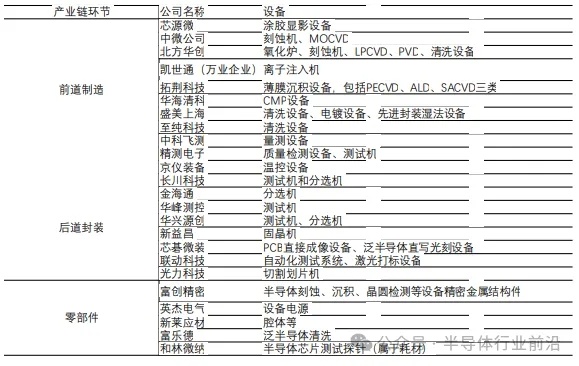

國產半導體設備商積極推進上市進程?？苿?chuàng)板以來已有多家半導體設備公司上市，包括中微公司、芯碁微裝、盛美上 海、華海清科和拓荊科技等。主要的上市公司如下：

PVD&CVD沉積設備：

薄膜沉積技術按工藝原理的不同可分為物理氣相沉積（PVD）、化學氣相沉積（CVD）和原子層沉積 （ALD）。①PVD：指在真空條件下采用物理方法將材料源（固體或液體）表面氣化成氣態原子或分子， 或部分電離成離子，并通過低壓氣體（或等離子體）過程，在基體表面沉積具有某種特殊功能的薄膜的技 術。②CVD：是通過化學反應的方式，利用加熱、等離子或光輻射等各種能源，在反應器內使氣態或蒸汽 狀態的化學物質在氣相或氣固界面上經化學反應形成固態沉積物的技術，是一種通過氣體混合的化學反應 在基體表面沉積薄膜的工藝。③ALD：是利用反應氣體與基板之間的氣—固相反應，來完成工藝的需求。

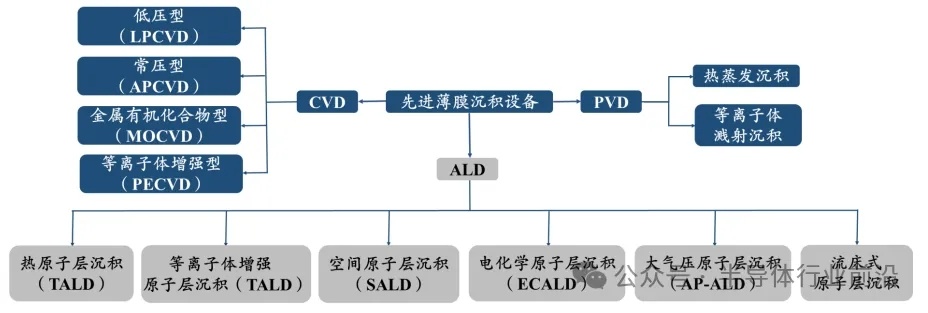

圖4：薄膜沉積設備技術分類

涂膠顯影：涂膠顯影設備與光刻機緊密協作，是光刻工序中的核心設備。涂膠顯影設備主要包括涂膠 機、噴膠機和顯影機，其中涂膠機&噴膠機應用于曝光前光刻膠涂覆，顯影機應用于曝光后圖形顯影。涂膠 顯影設備分別連接光刻機的輸入&輸出端口，直接影響光刻圖形質量&缺陷控制，并對后續的蝕刻、離子注 入等工序中的圖形轉移也有較大影響。后道先進封裝中的涂膠顯影設備精度要求低于前道晶圓加工。①前道晶圓加工：以8/12英寸設備為主，主要 與光刻機配合完成晶圓加工過程中的精細光刻工藝流程，對設備精度要求極高；②后道先進封裝：主要用于 Bump、WLCSP、Fanout 等后道先進封裝技術的涂膠、顯影等工序，對設備精度的要求低于前道晶圓加工。

圖5：涂膠顯影是光刻環節的核心工序之一

光刻機

半導體制造商把上面我們所說的制作餅干模具（遮蓋物）的過程叫做光刻工藝。光刻工藝的第一步就是涂覆光刻膠（Photoresist）。光刻膠經曝光后化學性質會發生變化。具體而言，就是在晶圓上涂覆光刻膠后，用光（激光）照射晶圓，使光刻膠的指定部分的性質發生改變。

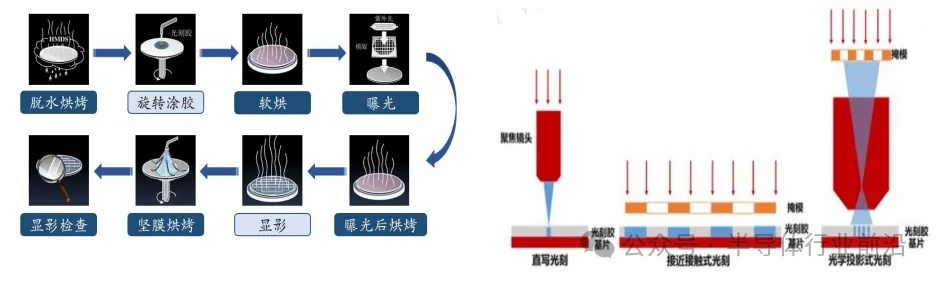

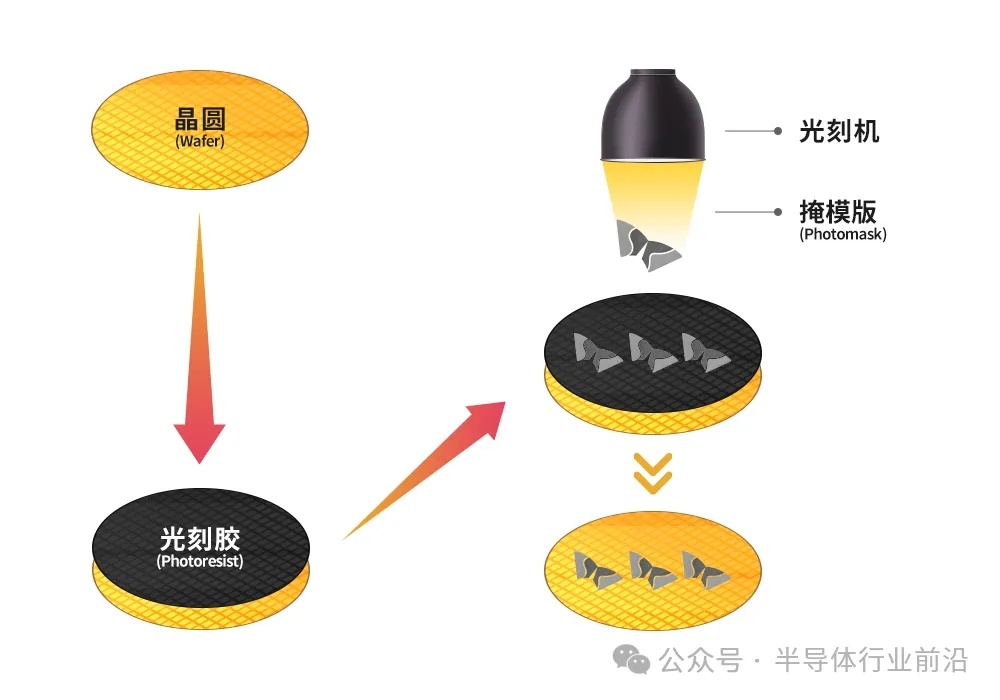

圖6-1：光刻工藝基本步驟

     如果直接用激光照射整個晶圓，那么光刻膠的所有部分都會發生質變，所以需要使光源通過特定形狀的母版，再照射到晶圓上，這個母版就叫掩模版（Photomask）。光源通過掩模版照射到晶圓上，即可將掩模版的圖案轉印到晶圓上。

       在晶圓上繪制圖形后，還要經顯影（Develop）處理，即在曝光后，除去曝光區光刻膠化學性質發生變化的部分，從而制作出所需的“餅干模具”。簡言之，光刻工藝可以概括為使光源通過掩模版照射到涂敷光刻膠的晶圓表面，以將掩模版圖形轉印到晶圓上的工藝。

先進封裝中光刻機主要應用于凸塊、RDL、 TSV等電極接觸點的制作。與在前道制造中用 于器件成型不同， 在先進封裝中主要用做金屬電極接觸，例如TSV打孔實現堆疊芯片之間的垂直互聯互通， 鉆孔就需要光刻與刻蝕的配合完成；凸塊上實現在芯片特定位置的電鍍，也需要光刻把Bump的位置打出 來；在RDL圖形轉移和再連接，是通過掩模版然后光刻機曝光將圖形打到芯片上。  目前，在泛半導體領域，根據是否使用掩膜版，光刻技術主要分為直寫光刻與掩膜光刻。其中，掩膜光刻 可進一步分為接近/接觸式光刻以及投影式光刻。

圖6-2:光刻工藝流程直寫光刻、接近/接觸式光刻以及投影式光刻示意圖

刻蝕機：

刻蝕工藝是選擇性地從晶圓表面去除不需要的材料以達到集成電路芯片制造要求 的工藝過程，用于去除光刻膠（Photo Resist，PR）未覆蓋的底部區域，僅留下所需的圖案。這一工藝流程旨在將掩模（Mask）圖案固定到涂有光刻膠的晶圓上（曝光→顯影）并將光刻膠圖案轉印回光刻膠下方膜層。刻蝕工藝按照對晶圓的選擇性去除區域可以分為圖案刻蝕(pattern)與無圖案刻蝕(blanket)兩類。圖案刻蝕是在指定區域選擇性地刻蝕材料,從而將晶圓表面上的光刻膠或硬掩模的圖案轉移到下方的薄膜上。無圖案刻蝕則是去除晶圓表面全部或者部分薄膜?？涛g工藝如果按照工藝方法分為3種:純化學刻蝕、純物理刻蝕以及介于兩者之間的反應離子刻蝕(ReactiveIonEtch,RIE)。

刻蝕按工藝方法的分類：

其中，濕法刻蝕是純化學刻蝕工，沒有物理轟擊過程,僅通過化學反應除去材料。濕法刻蝕化學反應的副產物是氣體、液體或可溶于刻蝕劑溶液的物質。在完成濕法刻蝕工藝之后,通常需要對晶圓進行沖洗和干燥。由于通常具有很好的刻 蝕選擇性,因此純化學刻蝕工藝可用于薄膜去除工藝,例如,光刻膠、氮化硅、墊層氧化 物、掩蔽氧化層和犧牲層氧化物的去除。

氬濺射刻蝕工藝是純物理刻蝕。它廣泛用于介質層濺射回刻工藝中,可以逐漸減小 開口,從而在后續材料沉積過程中更容易填充間隙。由于氬氣是惰性氣體,因此在濺射 過程中不會發生化學反應。

RIE的準確名稱應該是離子輔助刻蝕(ion-assistedetch),因?yàn)檫@種刻蝕工藝中的離 子不一定是反應性的。先進的集成電路芯片制造中幾乎所 有的圖案刻蝕工藝都是 RIE工藝。隨著電路的關鍵尺寸（Critical Dimension, CD）小型化（2D視角），刻蝕工藝從濕法刻蝕轉為干法刻蝕。那你知道為什么會有這種進步么？下面給出講解：

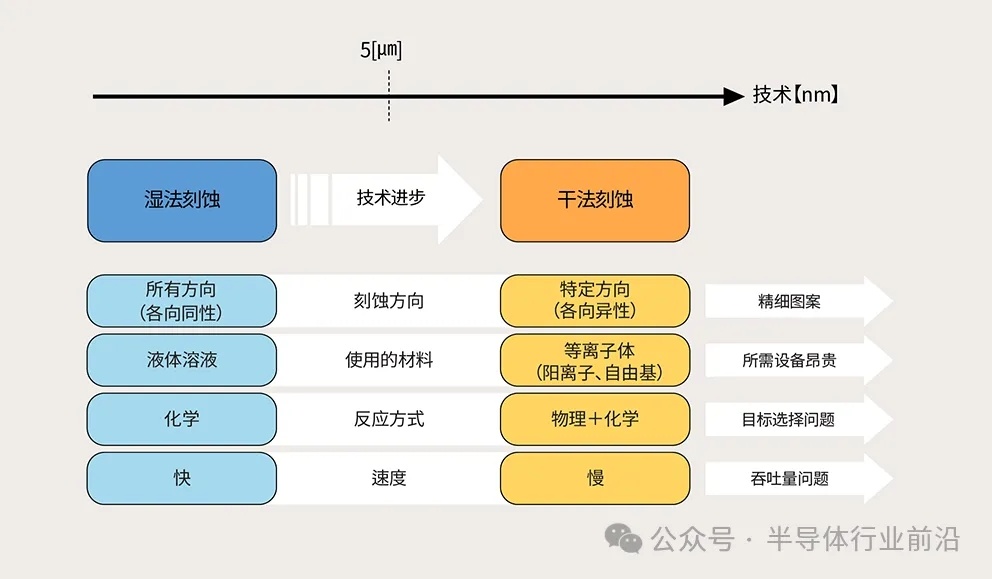

圖7-1：干法和濕法刻蝕的比較

先進封裝中， TSV中需要刻蝕打孔， RDL中需要刻蝕去除多余的UBM等，均有廣泛應 用。干法等離子體刻蝕可分為電容性耦合等離子體刻蝕（CCP）和電感性耦合等離子體刻蝕（ICP）。兩者激發和控制等離子體的方式不同，CCP為電容極板激發等離子體，ICP由電感線圈激發等離子體；ICP和CCP刻蝕的應用場景有所不同，CCP刻蝕設備主要以等離子體在較硬的介質材料上，刻蝕通孔、 溝槽等微觀結構，ICP刻蝕設備主要以等離子體在較軟和較薄的材料上，刻蝕通孔、溝槽等微觀結構。

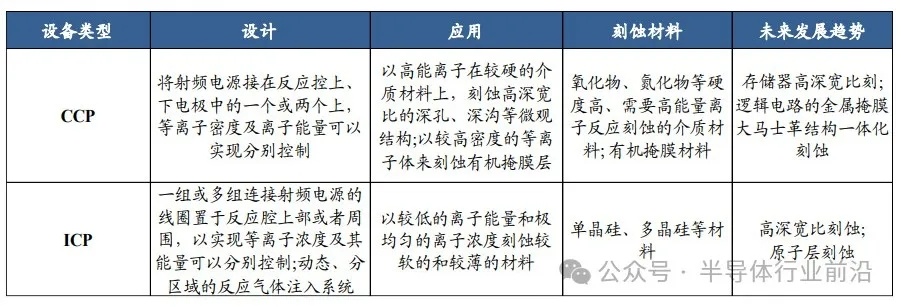

圖7-2：ICP和CCP刻蝕設備分類圖

CMP拋光機：

拋光工藝分類如下：

（1）機械拋光法。機械拋光的原理與磨片工藝相同，但其采用的磨料顆料更細些。機械拋光的硅片一般表面平整度較高，但損傷層較深，若采用極細的磨料拋光則速度很慢。目前工業上一般已不采用機械拋光法。

（2）化學拋光法?；瘜W(xué)拋光常用硝酸與氫氟酸的混合腐蝕液進行。經化學拋光的硅片表面可以做到?jīng)]有損傷，拋光速度也較快，但平整度相對較差，因此在工業生產中化學拋光一般作為拋光前的預處理，而不單獨作為拋光工藝使用。

（3）化學-機械拋光法?；瘜W(xué)-機械拋光法（CMP）利用拋光液對硅片表面的化學腐蝕和機械研磨同時作用，兼有化學拋光和機械拋光兩種拋光法的優點，是現代半導體工業中普遍采用的拋光方法?；瘜W(xué)-機械拋光法所采用的拋光液一般是由拋光粉和氫氧化鈉溶液釀成的膠體溶液，拋光粉通常為SiO2。

由于目前集成電路元件普遍采用多層立體布線，集成電路制造的前道工藝環節需要 進行多層循環。在此過程中，需要通過CMP工藝實現晶圓表面的平坦化。CMP就是能有效令集成電路的“樓層”達到納米級全局平整的一種關鍵工藝技術。集成電路制造是CMP設備應用的最主要的場景，重復使用在薄膜沉 積后、光刻環節之前；除了集成電路制造，CMP設備還可以用于硅片制造環節與 先進封裝領域。

拋光機的結構如圖所示。貼有硅片的平板安裝在拋光機上盤的下面，上盤可以升降和調整壓力，下盤是一個直徑很大的圓盤，內部需要通水冷卻，表面覆蓋韌性多孔的聚酯或聚氨酯質的拋光布。拋光時下盤在電動機帶動下轉動，粘有硅片的平板可繞自己的軸轉動，以保證拋光的均勻，拋光液從下盤中央注入，在離心力的作用下向周圍散開。拋光過程中由測溫儀控制盤溫。拋光液中的氫氧化鈉起到化學腐蝕的作用，使硅片表面生成硅酸鋼鹽，通過二氧化硅膠體，對硅片產生機械摩擦，隨之又被拋光液帶走。這樣就實現了去除表面損傷面的拋光作用。

圖7-1：CMP拋光模塊示意圖

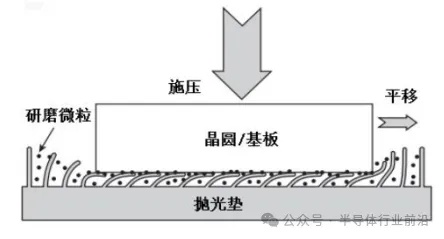

    圖7-2：CMP拋光作業原理圖

對直徑為200mm及更小的硅片來說，僅對上表面進行拋光，背面仍保留化學刻蝕后的表面，這就會在背面留下相對粗糙的表面，大約要比經過化學-機械拋光后的表面粗糙3倍左右。它的目的是提供一個粗糙表面來方便器件傳送。

對直徑為 300mm 的硅片來說，一般用化學-機械拋光法進行雙面拋光（DSP）。硅片在拋光盤之間行星式的運動軌跡在改善表面粗糙度的同時，也使硅片表面平坦且兩面平行。拋光后硅片的兩面會像鏡子一樣，拋光后的硅片如圖所示。

隨著先進制程工藝逐漸逼近物理極限，越來越多廠商的研發方向由“如何把芯片 變得更小”轉變?yōu)?ldquo;如何把芯片封得更小”，先進封裝快速發展。先進與傳統封裝最大區別在于芯片與外部電連接方式， 先進封裝省略引線，采取傳輸速度更快的凸塊、中間層等，主要包括凸塊（ Bump ）、倒裝（Flip Chip）、晶圓級封裝 （Wafer level package）、再分布層技術（RDL）和硅通孔（TSV）技術等。

減薄機:晶圓與磨輪（砂輪）通過相對運動實現磨削減薄

減薄指的是晶圓（正面已布好電路的硅片）在后續劃片之前需要進行背面減薄(Backside grinding)，目前主 要通過磨輪（砂輪）磨削晶圓背面，以降低封裝高度，減小芯片體積。標準的減薄流程如下圖所示。減薄機結構主要包括粗磨（講究效率）&精磨（講究質量）磨輪、成片臺、機械手、料籃等。晶圓吸附在承 片臺上，通過粗磨、精磨工位上的磨輪進行減薄，減薄完成后，通過機械手將完成加工的晶圓傳輸?shù)搅匣@里， 然后再把整個料籃拿到撕貼膜一體機上，去撕除貼在晶圓表面的保護膜，并粘貼上劃片膜，為后續劃切工藝 做好準備。

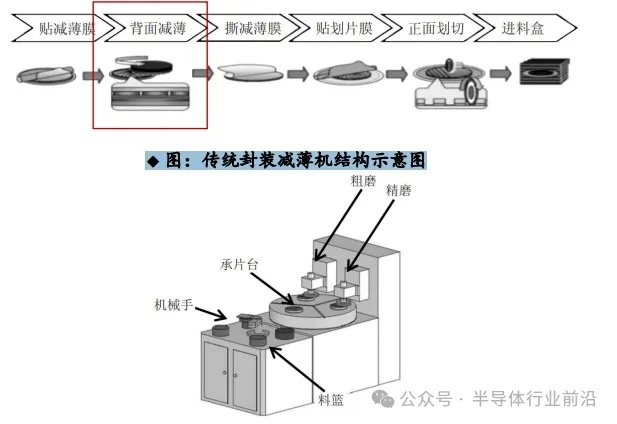

圖8：傳統封裝減薄機構示意圖

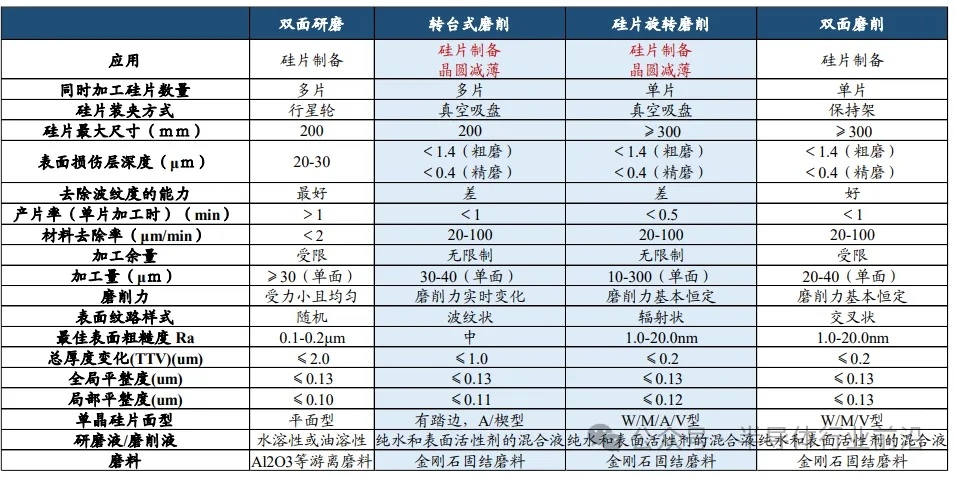

與硅片可雙面減薄不同，晶圓的減薄加工只能選擇單面（背面）加工方法，可分為轉臺式磨削（Rotary Grinding）和硅片旋轉磨削（In-Feed Grinding）兩種方式，兩種方式的最大差異在于晶圓是否自轉。

轉臺式磨削為磨輪轉動，但晶圓自身并不自轉。轉臺式磨削與晶圓分別固定于旋轉臺的吸盤上，在轉臺的帶 動下同步旋轉，晶圓本身并不繞其軸心轉動，砂輪高速旋轉的同時沿軸向進給，砂輪直徑大于晶圓直徑。? 轉臺式磨削有整面切入式（Face Plunge Grinding）和平面切向式 （Face Tangential Grinding）兩種，區別在 于磨輪是否能完全覆蓋晶圓。整面切入式加工時，砂輪寬度大于晶圓直徑，砂輪主軸沿其軸向連續進給直至 余量加工完畢，然后晶圓在旋轉臺的帶動下轉位；平面切向式磨削加工時，砂輪沿其軸向進給，晶圓在旋轉 盤帶動下連續轉位，通過往復進給方式（Reciprocation）或緩進給方式（Creep Feed）完成磨削。? 該種方法下實際磨削區面積 B 和切入角θ(砂輪外圓與硅片外圓之間夾角)均隨著砂輪切入位置的變化而變化， 導致磨削力不恒定，TTV值較高、容易塌邊、崩邊，轉臺式磨削不適合300mm（12英寸）以上單晶硅片的磨 削加工。

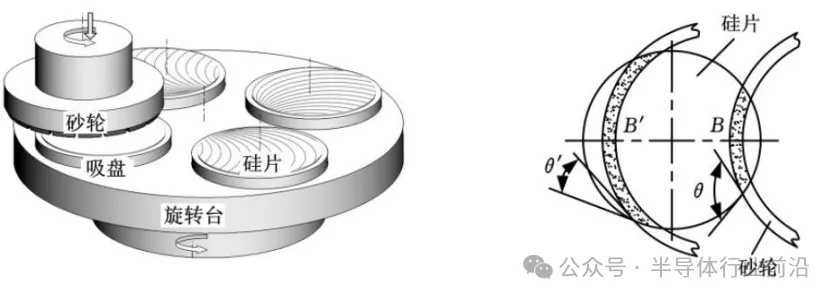

圖8-1：轉臺式摩削(平面切向式)原理示意圖（左）；轉臺式磨削的實際磨削區和切入角θ一直在變化 （右）

全球減薄設備主要由日本企業主導， CR3高達85%。全球減薄機廠商主要包括日本DISCO、東京精密、G&N、Okamoto Semiconductor Equipment Division等，減薄機頭部公司DSICO、東京精密的單臺設備在300~500萬人民幣左右，且該設備全自動化程度非常高，國內目前制造減薄機的廠商很少，包括個別研究所，如鄭州第三研磨所、中電科，還有華海清科、邁為股份、 晶盛機電等，國產減薄機價格也在300萬人民幣左右，一臺減薄機一年產能在6萬片左右，也與實際研磨量有關。

晶盛在半導體的定位大硅片、先進封裝、先進制程、碳化硅三代半導體等領域，半導體設備產業鏈逐步完 整，將形成覆蓋生長、切片、拋光、外延四大核心裝備為主的產品體系。（1）大硅片領域：?jiǎn)屋S-8寸減薄 機、單軸-12寸減薄機已批量出貨；（2）SiC領域：SIC減薄機已批量出貨；在SOI、功率半導體領域內， Si-8寸減薄機、雙軸-12寸減薄機均已批量出貨；

圖9：晶盛機電的單軸-12寸Si減薄機

劃片機：分為砂輪切、激光切，目前砂輪切為主流

一個晶圓通常由幾百個至數千個 芯片連在一起。它們之間留有80um 至150um的間隙，此間隙被稱之為劃片 街區（Saw Street）；將每一個具有獨立電氣性能的芯片分離出來的過程叫做劃片或切割（Dicing Saw）。可分為砂輪切割和激光切割兩種方式。砂輪切割是目前應用最為廣泛的一種劃片方式。主要采用金剛石顆粒和粘合劑組成的刀片，經主軸聯動高速 旋轉，與被加工材料相互磨削，并以一定速度進給將晶圓逐刀分割成獨立芯片。在工藝過程因殘余應力和機 械損傷導致的崩裂等缺陷，是制約砂輪劃片發展的主要問題。

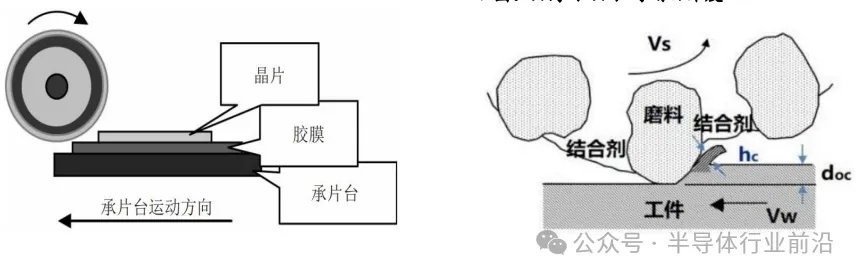

圖10：砂輪切割原理（左）；刃厚 、刃長與劃切深度（右）

影響切片質量的關鍵因素包括主軸、水源、承片臺、刀具等。

隨著器件進一步縮小，激光切有望成為下一代主流。隨著芯片特征尺寸的不斷縮小和芯片集成度的不斷提高，特別是在超薄硅晶圓、低k介質晶圓領域，砂輪劃 片容易帶來崩裂、膜層脫落等問題，激光切割可避免上述問題，同時在小尺寸及 MEMS 芯片方面，凸顯出 愈發重要的優勢，激光切割主要可分為激光隱形切割和激光燒蝕切割兩種。

（1）激光隱形切割：隱形切割技術是將半透明波長的激光束通過光學聚焦透鏡聚焦于晶圓內部，在晶圓內 部形成分割用的起點，即改質層，再對晶圓施加外力將其分割成獨立芯片的技術，一般包括激光切割和芯 片分離兩個過程。一方面隱形切割只作用于晶圓內部，產生碎屑有限，同時非接觸加工可有效避免砂輪切 割時的損傷崩邊；同時隱形切割不會造成劃片間道的損失，可以提高晶圓利用率。

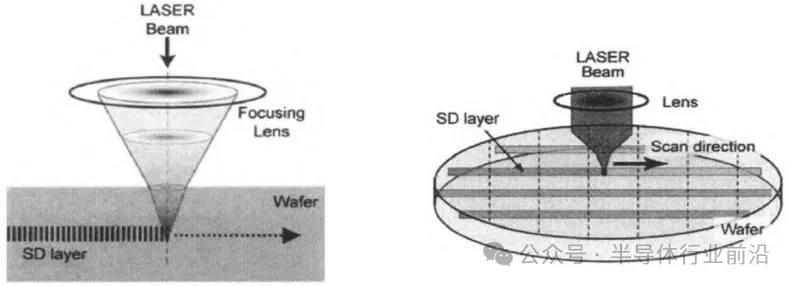

圖11：激光束設計及改質層形成原理（左）；晶圓激光隱形切割示意（右）

（2）激光燒蝕切割：利用高能脈沖激光，經光學系統準直和聚焦后，形成能量密度高、束斑尺寸只有微米 級的激光束，作用于工件表面，使被照射區域局部熔化、氣化，從而使劃片間道材料去除，最終實現開槽或 直接劃透。激光燒蝕切割以高溫為作用機理，在燒蝕邊緣會形成被加工材料頻繁重鑄等現象的熱影響區域， 關鍵在于如何控制熱影響區大小。根據所加工材料對不同波長激光的吸收特性，選擇相應激光器和光學系統。

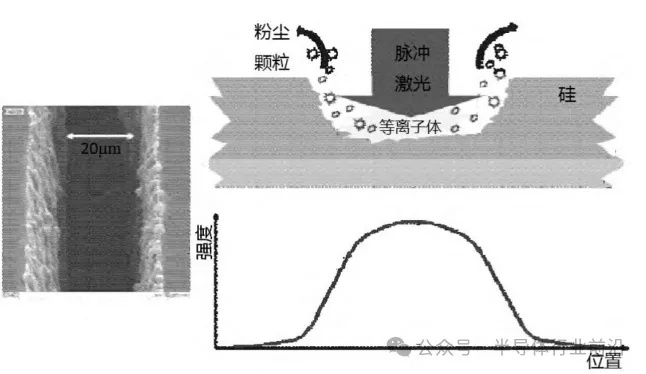

圖12：激光燒蝕切割基本原理

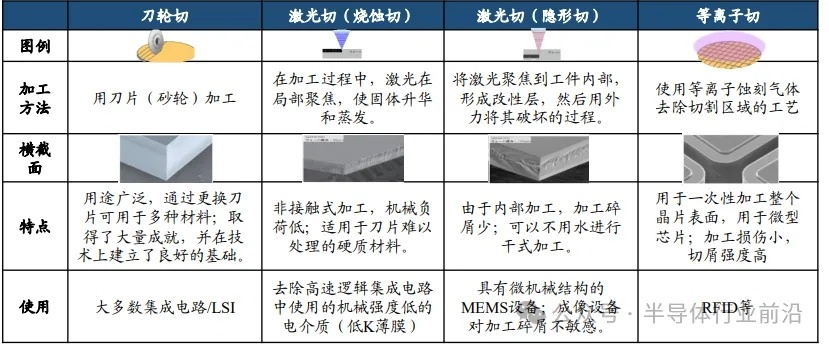

圖13：各類切片機技術對比

貼片機：主要起到抓取、貼放芯片作用

貼片機（Die bonder），也稱固晶機，將芯片從已經切割好的晶圓（Wafer）上抓取下來，并安置在基板對 應的Die flag上，利用銀膠（Epoxy）把芯片和基板粘接起來。貼片機可高速、高精度地貼放元器件，并實現 定位、對準、倒裝、連續貼裝等關鍵步驟。固晶機主要由點膠系統、物料傳輸系統、固晶系統、視覺系統組成。首先由點膠系統在封裝基板對應位置上 進行點膠，而后固晶系統與物料傳輸系統相互配合，從藍膜上精確地拾取芯片，準確地將芯片放置在封裝基 板涂覆了粘合劑的位置上；接著對芯片施加壓力，在芯片與封裝基板之間形成厚度均勻的粘合劑層；在承載 臺和物料傳輸系統的進給/夾持機構上，分別需要一套視覺系統來完成芯片和封裝基板的定位，將芯片位置 的精確信息傳遞給運動控制模塊，使運動控制模塊能夠在實時狀態下調整控制參數，完成精確固晶。

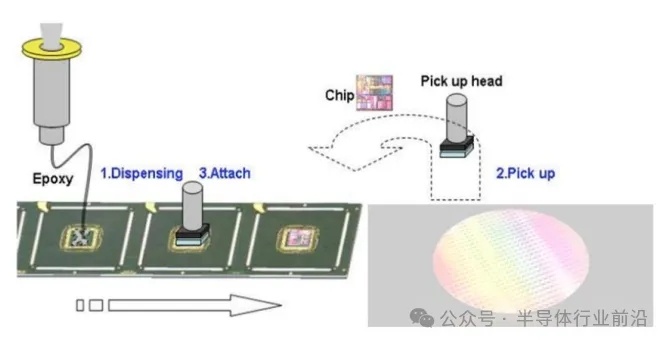

圖14：貼片機作業原理

設備主要性能指標為貼片精度和貼片效率。目前大部分貼片機要么滿足高精度貼片，要么為高效率貼片，同時 滿足兩項指標是當前面臨的挑戰。貼片機主要性能指標受到精確的視覺對位系統、合理的結構布局、精密的運 動控制和完善的系統軟件等影響。

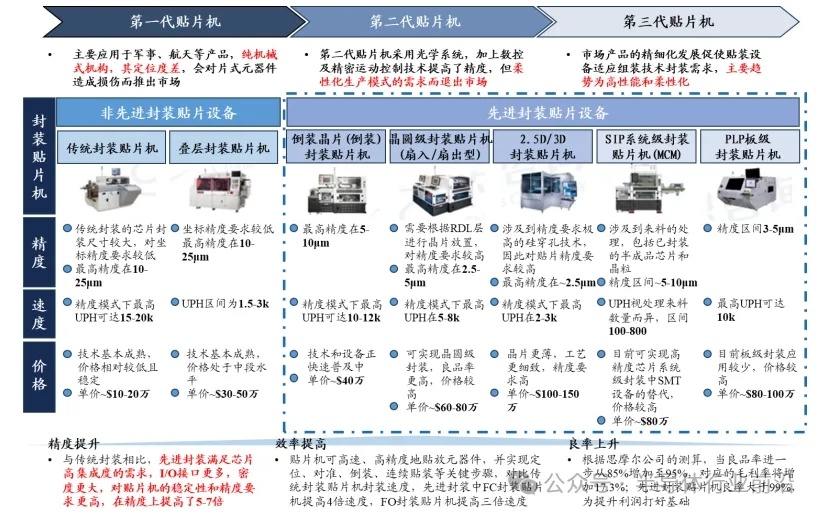

圖15：貼片機三代發展

國外固晶機單臺售價500萬人民幣左右，國產固晶機300萬人民幣左右。 貼片機在細分領域國產化率呈現兩極分化態勢，IC貼片機因更注重小尺寸精度要求，開發難度較大，國產化率較低；LED貼片機則更重視固晶效率和良率，國產化在成本上更具優勢，國產化率已超90%。

共晶機：

什么是共晶？和固晶有什么區別？

首先，我們先來區分一下“共晶”和“固晶”的概念。共晶是指在特定配比下，兩種或兩種以上成分的物質在固態條件下形成均勻混合的狀態。在這種狀態下，各個成分相互溶解，并且形成具有特定晶體結構的共晶相。共晶的形成通常與熔融和再結晶過程相關，其中原材料被熔化并通過適當?shù)睦鋮s速度使其固化為具有共晶結構的晶體。而固晶一般是指的環氧貼片（有時被稱為環氧貼片粘結），是指物質從液態轉變?yōu)楣虘B(tài)的過程。當物質被冷卻至其凝固點以下時，分子或原子會開始重新排列并結合在一起，形成具有固定空間結構的晶體。固晶過程中，原子或分子以有序的方式排列，并逐漸形成晶格。晶格的不同形狀和尺寸決定了固體結晶的形態和特性。由此可得，共晶和固晶都是與物質在固態下的結構和變化有關，但共晶強調不同成分共存的狀況，而固晶更側重于物質從液態到固態的相變過程。

今天我們主要講一下共晶機，共晶機主要用于合金材料的制備，其通過控制溫度和成分比例，使合金在共晶溫度下迅速凝固并形成共晶結構。

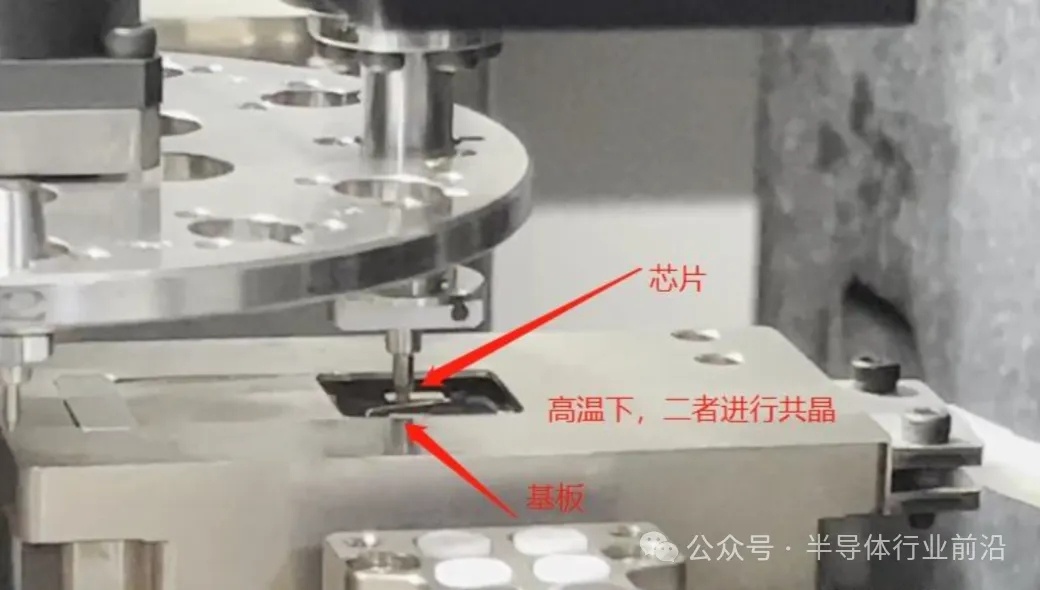

圖16：共晶過程

鍵合機：種類多元，主要將兩片晶圓進行結合

鍵合（Bonding）是通過物理或化學的方法將兩片表面光滑且潔凈的晶圓貼合在一起，以輔助半導體制造工 藝或者形成具有特定功能的異質復合晶圓。鍵合技術有很多種，通常根據晶圓的目標種類可劃分為晶圓-晶 圓鍵合（Wafer-to-Wafer，W2W）和芯片-晶圓鍵合（Die-to-Wafer，D2W）；根據鍵合完成后是否需要解 鍵合，又可分為臨時鍵合（Temporary Bonding）和永久鍵合（Permanant Bonding）；根據待鍵合晶圓間 是否引入輔助界面夾層，還可分為直接鍵合鍵合、間接鍵合、混合鍵合（Hybrid Bonding）等；根據傳統和 先進與否，傳統方法包括引線鍵合（Wire Bonding），先進方法采用倒裝芯片鍵合（Flip Chip Bonding）、 混合鍵合等。

數據來源：《異質集成核心工藝晶圓鍵合綜述》，東吳證券研究所

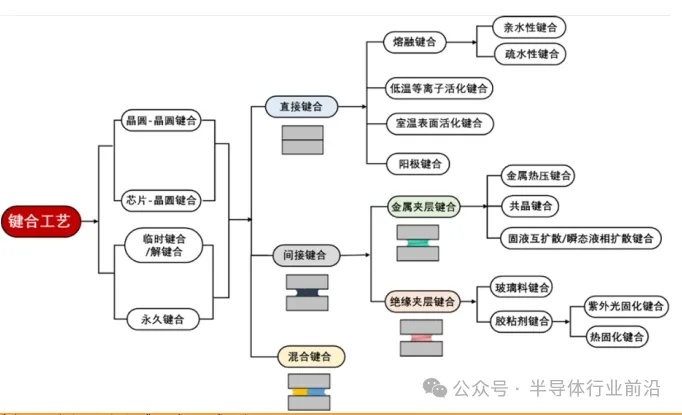

圖17：鍵合機種類多樣

電子元件中芯片直接粘合在基板上，芯片內部輸入和輸出之間的互聯就需要用到鍵合，包括三種方式——引 線鍵合、載帶自動鍵合和倒裝芯片鍵合。（1）引線鍵合（Wire Bonding）是用金屬絲將集成電路芯片上的 電極引線與集成電路底座外引線連接在一起的過程，是目前應用最廣泛的一種鍵合方式。（2）載帶自動鍵 合（TAB，Tape Automated Bonding）：隨著WB無法適應電子整機高密度、超小超薄、芯片尺寸和焊區越 來越小而出現的，包括芯片焊區凸點形成、載帶引線制作、內引線焊接、基板粘接和外引線焊接等。（3） 倒裝芯片鍵合（FCB，F(xiàn)lip Chip Bonding）：芯片面朝下、將芯片焊區和基板焊區直接互連的鍵合方法，一 般先將芯片的焊區形成一定高度的金屬凸點后再倒裝焊到基板焊區上。

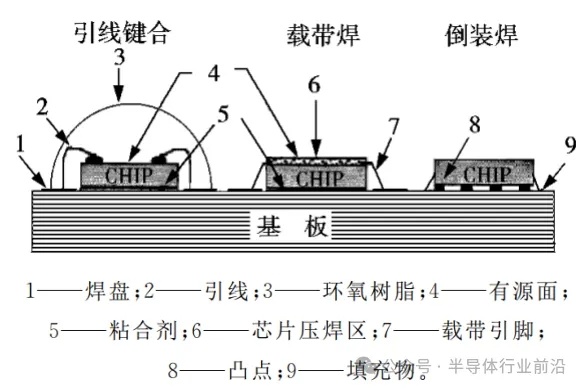

圖18：引線鍵合、載帶焊、倒裝焊

引線鍵合根據鍵合能量使用的不同可以分為熱壓鍵合法、超聲鍵合法和熱超聲鍵合法。（1）熱壓鍵合法：利用微電弧使鍵合絲的端頭熔化成球狀，通過送絲壓頭壓焊在引線端子上形成第一鍵合點；而后送絲壓頭 提升移動，在布線板對應的導體布線端子上形成第二鍵合點，完成引線連接過程。（2）超聲鍵合法：超 聲鍵合法主要應用于鋁絲的引線連接，超聲波能量被鋁絲中的位錯選擇性吸收，使鋁絲在非常低的外力作 用下可處于塑性變形狀態，鋁蒸鍍膜表面上形成的氧化膜被破壞，露出清潔的金屬表面，便于鍵合。（3） 熱超聲鍵合法：在超聲鍵合機中引入加熱器輔助加熱，鍵合工具采用送絲壓頭，并進行超聲振動，具有更 高的效率和更廣泛的用途，但是工藝過程較復雜。

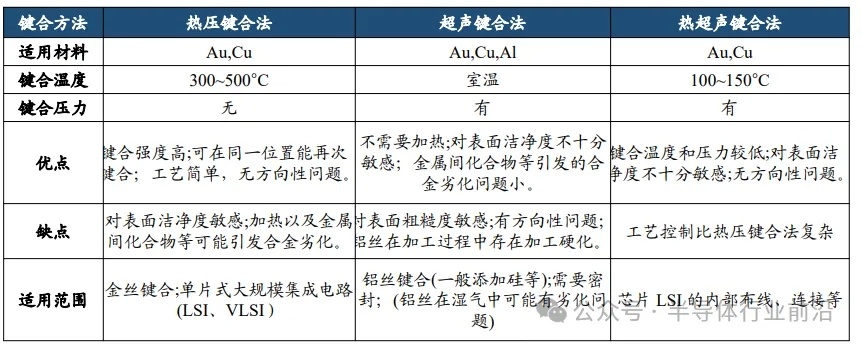

圖19：三種引線鍵合方法的比較

臨時鍵合&解鍵合（TBDB，Temporary bonding and debonding） 是處理超薄晶圓背面制程工藝的關鍵支撐手段。晶圓朝著大尺寸、多芯片堆疊和超薄化方向發展，晶圓減?。ǖ陀?100μm）主要是為了滿足 TSV 制 造和多片晶圓堆疊鍵合總厚度受限的需求，但大尺寸薄化晶圓的柔性和易脆性使其很容易發生翹曲和破損， 為了提高芯片制造的良率、加工精度和封裝精度，需要一種支撐系統來滿足苛刻的背面制程工藝（如光刻、 刻蝕、鈍化、濺射、電鍍、回流焊和劃切工序等）。在此背景下臨時鍵合與解鍵合應運而生，根據解鍵合方式的不同，臨時鍵合和解鍵合主要分為機械剝離、濕 化學浸泡、熱滑移和激光解鍵合4種方法。

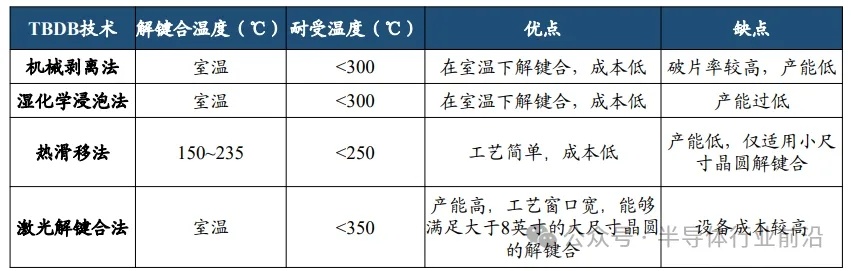

圖20：不同 TBDB 技術的總結

海外K&S（庫力索法）、Hesse、ASM為半導體鍵合機龍頭。國外龍頭單臺售價25萬美金/臺（按照2024年4月13日匯率7.24計算，對應人民幣約180萬元），國產設備130萬人民幣左右。全球晶圓鍵合設備 消費市場主要集中在中國、日本、歐洲和美國等地區，其中中國半導體行業發展較快，晶圓鍵合設備銷量份額最大，

塑封機：轉注封裝主要用于傳統封裝，壓塑封裝主要用于先進封裝

塑封機能夠?qū)⑿酒煽康胤庋b到一定的塑料外殼內，可 分為轉注封裝與壓塑封裝，先進封裝背景下壓塑封裝為 未來趨勢。轉注封裝成型主要用于含芯片的引線框架封 裝成型，壓塑封裝成型主要用于大面積的晶圓或板級封 裝成型，但兩者也有封裝產品的交集，如含芯片的框架 或基板較大面積的封裝成型，如 100mmX300mm QFN 或 BGA 封裝成型，所以兩種成型方式不是孤立的。但 隨著生產效率越來越高、芯片小型化和扁平化的發展趨勢，壓塑封裝將是發展的方向。

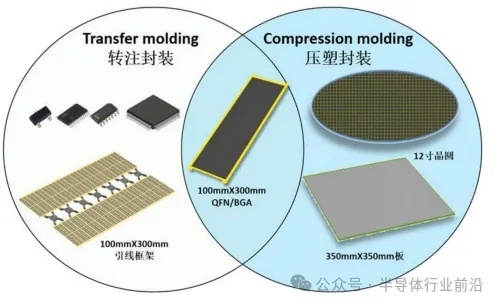

圖21：轉注封裝主要用于傳統封裝，壓塑封裝主要用于先進封裝

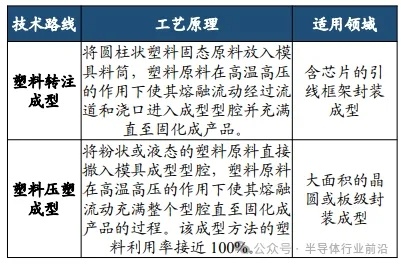

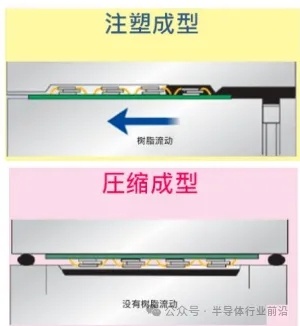

圖22：轉注封裝與壓塑封裝的區別對比

圖23：轉注封裝與壓塑封裝的區別對比

電鍍機：有望受益于TSV、凸塊等快速放量

電鍍機：是指在芯片制造過程中，將電鍍液中的金屬離子電鍍到晶圓表面形成金屬互連。隨著芯片制 造工藝越來越先進，芯片內的互連線開始從傳統的鋁材料轉向銅材料，半導體鍍銅設備便被廣泛采用。目前 半導體電鍍已經不限于銅線的沉積，還有錫、錫銀合金、鎳、金等金屬，但是金屬銅的沉積依然占據主導地 位。銅導線可以降低互聯阻抗，降低器件的功耗和成本，提高芯片的速度、集成度、器件密度等。過去傳統封裝工藝中電鍍機主要在封裝體的特定部位上沉積金屬層，例如增加引腳的導電性或在封裝體外殼 上提供一層防護層，隨著先進封裝發展，例如凸塊、 RDL、 TSV等均需要電鍍金屬銅進行沉積，電鍍?cè)O(shè)備 有望充分受益。前道的電鍍需要在晶圓上沉積一層致密、無孔洞、無縫隙等其他缺陷，并且分布均勻的銅， 再配以氣相沉積設備、刻蝕設備、清洗設備等，完成銅互連線工藝；后道來看，在硅通孔、重布線、凸塊工 藝中都需要金屬化薄膜沉積工藝，使用電鍍工藝進行金屬銅、鎳、錫、銀、金等金屬的沉積。

圖24：芯片制造前道銅互連電鍍工藝示意圖 （左）；芯片制造后道先進封裝電鍍工藝示意圖（右）

其中前道晶圓制造的電鍍?cè)O(shè)備領域，目前全球市場主要被 LAM 壟斷；后道先進封裝電鍍?cè)O(shè)備領域， 全球范圍內的主要設備商包括美國的AMAT和 LAM、日本的 EBARA 和新加坡 ASM Pacific 等；國內企業 中盛美半導體較為領先。
