干貨 | Hybrid Bonding:引領半導體產業未來發展的關鍵技術
時間:2024.09.05 字號

在摩爾定律的推動下,光刻(Lithography)技術一直是半導體產業實現芯片線寬微縮的核心。然而,進入后摩爾時代,芯片設計理念發生了轉變。除了微縮,芯片堆疊成為增加晶體管數量的重要手段,而鍵合(Bonding)技術則成為實現芯片堆疊的關鍵。鍵合技術的線寬和能耗直接決定了整個芯片系統的性能上限,因此,Hybrid Bonding(混合鍵合)技術在半導體產業中日益重要。



AI系統與后摩爾時代的需求:算力堆疊與芯片間數據傳輸

近年來,AI芯片需求迅猛增長。由于大型語言模型的復雜性,單一芯片無法容納整個模型,AI芯片逐漸演化為系統化設計。AI系統通常包含多個計算芯片(如CPU、GPU、ASIC)和內存芯片(如HBM)。為了提升AI系統性能和降低能耗,系統設計者將需要大量數據溝通的芯片放置得更近,甚至采用2.5D或3D封裝串接。這種串接不僅能加速傳輸速度,還能降低能耗,先進封裝在系統能耗日益重要的時代扮演著重要角色。





封裝技術的演進:從Wire Bonding到Hybrid Bonding

封裝技術不斷向先進封裝方向發展,從Wire Bonding(引線鍵合)到Die Bonding(芯片鍵合),再到Hybrid Bonding。隨著AI系統對算力的需求爆發,各大廠商開始瘋狂堆疊芯片,高級封裝技術被引入AI芯片系統。2.5D封裝采用Micro bump(微凸點)技術,而需要更高內存和CPU/GPU數據傳輸速度的系統則采用3D Hybrid Bonding技術。





Hybrid Bonding技術應用廣泛,不限于邏輯芯片堆疊

Hybrid Bonding技術不僅應用于3D封裝,還廣泛應用于CMOS圖像傳感器(CIS)、3D NAND、HBM等領域。HBM4(第四代高帶寬內存)可能部分采用Hybrid Bonding,而HBM5則需要Hybrid Bonding來滿足性能需求。Hybrid Bonding作為連接不同芯片或模塊的技術,能夠大幅提高數據傳輸速度,其重要性將日益凸顯。





Hybrid Bonding技術原理與優勢

Hybrid Bonding是晶圓鍵合技術,通過在晶圓之間形成直接的銅-銅(Cu-Cu)鍵合,實現芯片之間的互連。與傳統的鍵合技術相比,Hybrid Bonding具有以下優勢:

  • 更小的鍵合間距:Hybrid Bonding可以實現更小的鍵合間距,從而提高芯片間的互連密度,提升芯片性能。
  • 更低的電阻:由于銅-銅鍵合的電阻較低,Hybrid Bonding可以降低芯片間的信號傳輸延遲,提高芯片速度。
  • 更高的可靠性:Hybrid Bonding的鍵合強度高,可以提高芯片的可靠性。
  • 更低的功耗:由于電阻較低,Hybrid Bonding可以降低芯片間的功耗。




Hybrid Bonding技術對未來AI系統的重要性

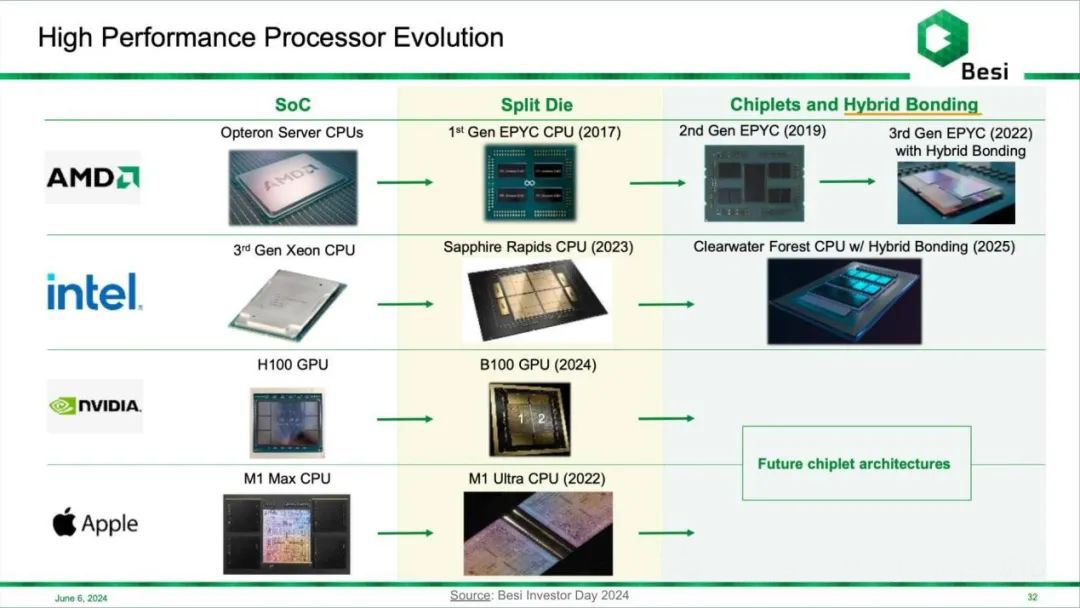

盡管Hybrid Bonding技術在目前AI芯片中的應用還不多,但由于未來算力需求將驅動更多芯片堆疊,芯片間數據傳輸要求也將大幅提升,同時多芯片系統的能耗需要更高效,因此Hybrid Bonding技術將在AI芯片系統中扮演重要角色,無論是在3D封裝還是在新一代HBM制造方面。AMD的AI GPU發展(MI300及下一代芯片)也印證了這一趨勢。





結語

Hybrid Bonding技術作為一種先進的芯片鍵合技術,將在半導體產業未來發展中發揮關鍵作用。隨著AI、高性能計算等領域的快速發展,對芯片性能和功耗的要求不斷提高,Hybrid Bonding技術將為滿足這些需求提供強大的支持。我們期待看到Hybrid Bonding技術在更多領域的應用,為半導體產業帶來更多創新和突破。



本文轉載自:逍遙設計自動化、https://www.redef.tech/home

轉載內容僅代表作者觀點

不代表上海隱冠半導體立場
