激光制導、激光雷達和空中目標跟蹤等領域。特別適用于光電傳感器和前視紅外測試、陀螺儀的角度測試和慣性單元的加速度測試。
二維精密轉臺采用了大尺寸中空和正交性設計思想，能實現俯仰和垂向旋轉兩個軸的高精度、高剛度360°無限制旋轉運動。

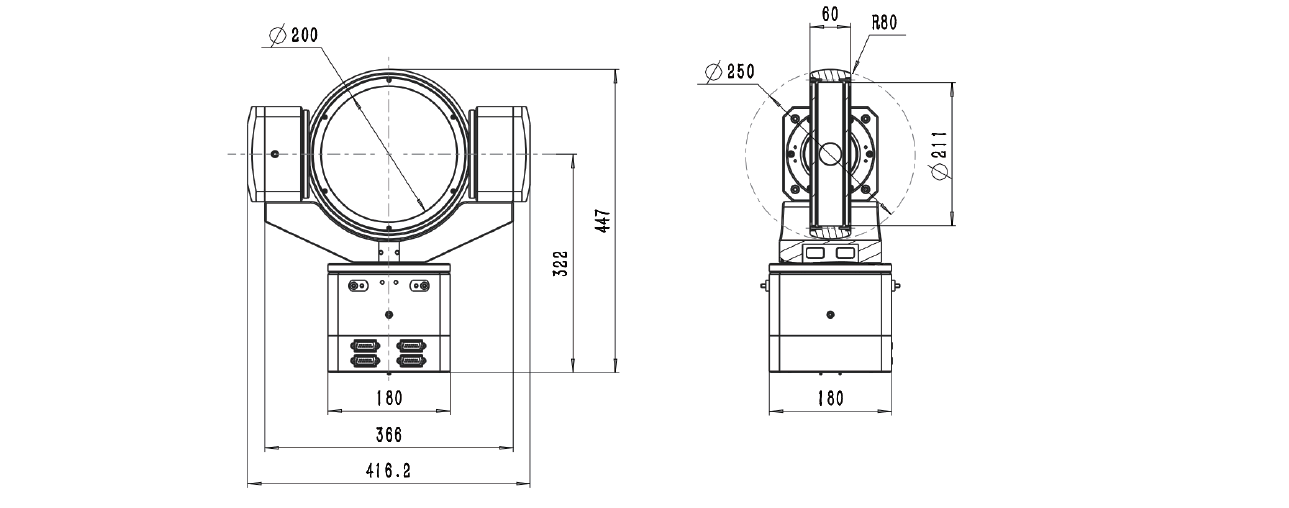

*接口尺寸數據來源于GS200
|
技術指標 |
單位 |
GS100-00 |
GS150-00 |
GS200-00 |
|
行程 |
|
360°連續旋轉/俯仰 |
360°連續旋轉/俯仰 |
360°連續旋轉/俯仰 |
|
最大轉速 |
rpm |
100 |
100 |
100 |
|
加速度 |
rpm |
100 |
100 |
100 |
|
精度 |
|
±24µrad to ±192urad(±5arcsec to ± 40 arcsec) |
±24µrad to ±192µrad(±5arcsec to ±40 arcsec) |
±24µrad to ± 192µrad(±5arcsec to ±40 arcsec) |
|
旋轉重復精度 |
|
19.4µrad(4arcsec) |
19.4µrad(4arcsec) |
19.4µrad(4arcsec) |
|
俯仰重復精度 |
|
14.5µrad(3arcsec) |
14.5µrad(3arcsec) |
19.4µrad(4arcsec) |
|
軸擺動誤差 |
|
97µrad(20arcsec) |
97µrad(20arcsec) |
97µrad(20arcsec) |
|
正交性 |
|
72µrad(15arcsec) |
72µrad(15arcsec) |
72µrad(15arcsec) |
|
機械特征 |
|
|
|
|
|
最大負載 |
Kg |
6.8 |
6.8 |
16 |
|
旋轉轉動慣量 |
Kg•m² |
0.046 |
0.088 |
0.277 |
|
俯仰轉動慣量 |
Kg•m² |
0.001 |
0.004 |
0.016 |
|
平臺質量(無鏡片) |
Kg |
9.5 |
11.1 |
22 |
|
鏡面中心高度 |
mm |
181 |
220 |
322 |
|
中空尺寸 |
mm |
95 |
144.3 |
206 |
|
平臺材料 |
|
航空鋁，黑色陽極氧化 |
|
|
在GS系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括中空孔徑、編碼器等選項。
|
表1導軌選項 |
|
|
-100 |
100mm中空尺寸，配置直線電機和限位 |
|
-150 |
150mm中空尺寸，配置直線電機和限位 |
|
-200 |
200mm中空尺寸，配置直線電機和限位 |
|
表2編碼器選項 |
|
|
-S1 |
增量式模擬光學式線性編碼器，1Vpp |
|
-S2 |
增量式數字光學式線性編碼器，RS422 |
|
-S3 |
絕對式光學式線性編碼器，BISS |
