高剛度、高精度導軌設計
線纜擾動力一致性設計
無限制的角度運動，可選旋轉角度硬限位
Chuck真空接口，支持多氣路供氣
最大支持轉速150rpm
晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查等，以及晶圓劃線和晶圓激光退火
堆疊式三軸精密位移臺采用模塊化、超薄設計、正交性設計等理念，將RD-180標準模組集成在十字平臺L2S125模組之上，能實現X、Y和T軸3自由度的高精度、高剛度運動。其中，RD-180采用了扁平的設計思想，能實現T方向高精度、高剛度無限制旋轉。交叉十字平臺L2S125模組采用集成式、正交性設計理念，具有緊湊扁平的輪廓尺寸，能實現水平向X/Y軸2自由度的高精度、高剛度直線運動。

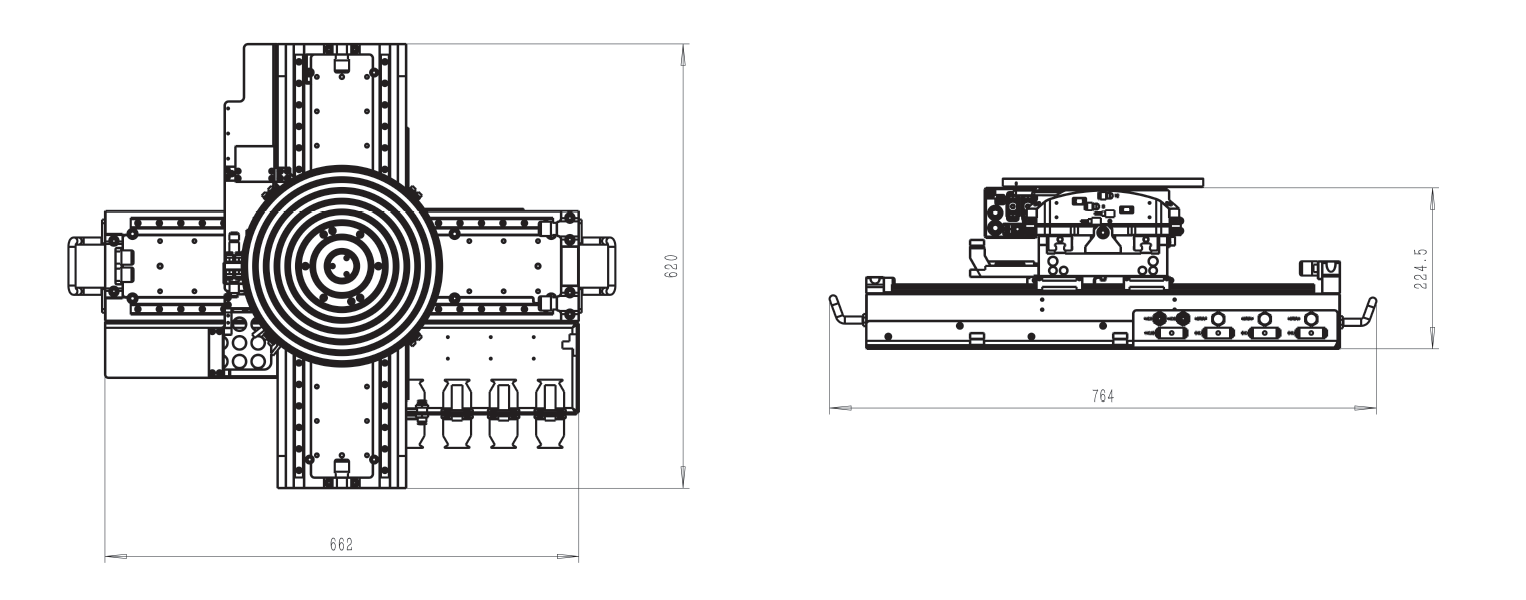

*接口尺寸數據來源于LST190，且行程處于中間位。
|
技術指標 |
LST190-365 |
||
|
軸 |
X |
Y |
T |
|
行程 |
365 mm |
365 mm |
360°,Infinite |
|
最大速度 |
1 m/s |
1 m/s |
900°/s |
|
加速度 |
10 m/s² |
10 m/s² |
6280°/s² |
|
精度_校準前 |
±10 μm |
±10 μm |
|
|
精度_校準后 |
±1 μm |
±1 μm |
±3 arcsec |
|
雙向重復精度 |
±0.5μm |
±0.5μm |
±2arcsec |
|
直線度 |
±2 μm over range |
±2 μm over range |
|
|
俯仰 |
±5 arcsec |
±10 arcsec |
|
|
橫滾 |
±5 arcsec |
±10 arcsec |
|
|
偏擺 |
±10 arcsec |
±10 arcsec |
|
|
正交性 |
±15 arcsec |
±15 arcsec |
|
|
軸跳&徑跳 |
NA |
NA |
±1.5 μm |
|
位置穩定性（3σ）* |
±2 nm |
±2 nm |
±0.072 arcsec |
|
Move1:10μm within±100nm* |
50 ms |
50 ms |
|
|
Move2：25mm within±100nm* |
140ms |
140 ms |
|
|
Move3：80mm within±100nm* |
170 ms |
170 ms |
|
|
Move4：1deg within±40μdeg |
|
|
100 ms |
|
Move5：180deg within±40μdeg |
|
|
500 ms |
|
機械特征 |
|
|
|
|
驅動負載（無負載） |
12 Kg |
28 Kg |
0.02022 Kg.m^2 |
|
最大負載 |
2 Kg（可定制） |
2 Kg（可定制） |
2 Kg（可定制） |
|
平臺質量 |
50 Kg |
50 Kg |
50 Kg |
|
外觀尺寸 |
764×620×224.5 mm（行程處于中間位） |
|
|
在LST190產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器、Chuck 供氣路數、控制系統等選項。 X軸底座可根據客戶需求，改為大理石底座，可提供更高的定位精度。
|
表1編碼器選項 |
|
|
-S1 |
標準款，Renishaw編碼器 |
|
-S2 |
高端款，Heidenhain編碼器 |
|
表 2 供氣選項 |
|
|
-C1 |
Chuck單氣路供氣 |
|
-C2 |
Chuck雙氣路供氣 |
|
-C3 |
Chuck三氣路供氣 |
