預壓致動器是一種壓電陶瓷疊堆的鎧裝設備，起到保護疊堆和方便安裝的作用，同時預壓致動器內部對壓電陶瓷施加了預壓力，可提供一定的拉力和對位移輸出的調節。預壓致動器可內部集成應變片實現閉環控制。

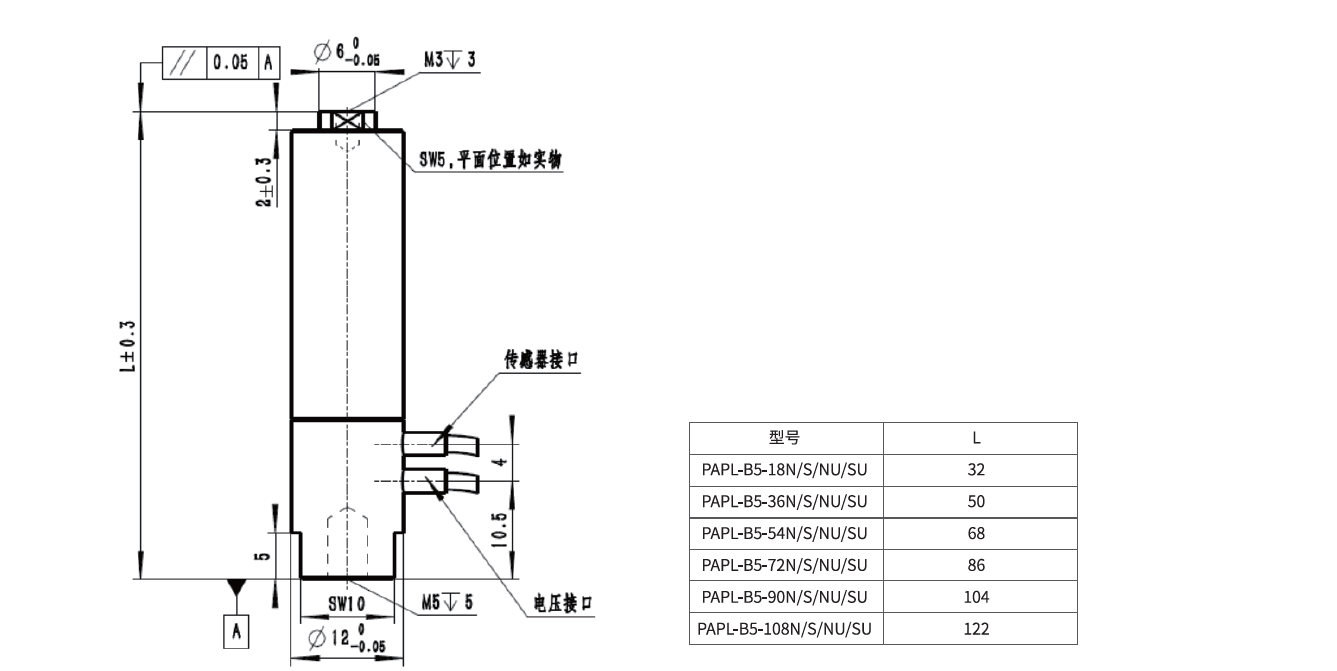

默認輸出端為內螺紋，可定制其他輸出端結構。
|
|
單位 |
公差 |
PAPL-B5-18N |
PAPL-B5-36N |
PAPL-B5-54N |
PAPL-B5-72N |
PAPL-B5-90N |
PAPL-B5-108N |
|
行程@150V* |
μm |
±20% |
18 |
36 |
54 |
72 |
90 |
108 |
|
電容** |
μF |
±20% |
1.5 |
3 |
4.5 |
6 |
7.5 |
9 |
|
開環分辨率 |
nm |
典型值 |
0.18 |
0.36 |
0.54 |
0.72 |
0.9 |
1.08 |
|
集成傳感器 |
|
|
SGS |
SGS |
SGS |
SGS |
SGS |
SGS |
|
閉環分辨率*** |
nm |
典型值 |
0.36 |
0.72 |
1.08 |
1.44 |
1.8 |
2.16 |
|
諧振頻率 |
kHz |
±20% |
18 |
14 |
10 |
8.5 |
7 |
6 |
|
剛度 |
N/μm |
±20% |
57 |
27 |
19 |
15 |
12 |
10 |
|
推力**** |
N |
最大值 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
拉力 |
N |
最大值 |
50 |
50 |
50 |
50 |
50 |
50 |
|
工作電壓 |
V |
|
-20~150 |
-20~150 |
-20~150 |
-20~150 |
-20~150 |
-20~150 |
|
工作溫度范圍 |
°C |
|
-20~80 |
-20~80 |
-20~80 |
-20~80 |
-20~80 |
-20~80 |
|
電壓接口 |
LEMO FFA.00.250 |
|||||||
|
傳感器接口 |
LEMO FFA.0S.304 |
|||||||
|
線長 |
m |
±0.02m |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
| * 空載下位移輸出 |
| ** 電容測試條件：常溫環境，1Vpp，1kHz |
| *** 閉環參數只適用閉環版本的壓電預壓致動器 |
| **** 推力測試：驅動電壓0~150V |
| 其他規格可根據客戶需求進行定制 |
|
PAPL系列B5型預壓致動器，開環版本 |
|
|
型號 |
說明 |
|
PAPL-B5-18N |
B5型壓電預壓致動器，有效行程18μm，開環 |
|
PAPL-B5-36N |
B5型壓電預壓致動器，有效行程36μm，開環 |
|
PAPL-B5-54N |
B5型壓電預壓致動器，有效行程54μm，開環 |
|
PAPL-B5-60N |
B5型壓電預壓致動器，有效行程60μm，開環 |
|
PAPL-B5-90N |
B5型壓電預壓致動器，有效行程90μm，開環 |
|
PAPL-B5-108N |
B5型壓電預壓致動器，有效行程108μm，開環 |
|
PAPL系列B5型預壓致動器，應變片閉環版本 |
|
|
型號 |
說明 |
|
PAPL-B5-18S |
B5型壓電預壓致動器，有效行程18μm，應變片閉環 |
|
PAPL-B5-36S |
B5型壓電預壓致動器，有效行程36μm，應變片閉環 |
|
PAPL-B5-54S |
B5型壓電預壓致動器，有效行程54μm，應變片閉環 |
|
PAPL-B5-60S |
B5型壓電預壓致動器，有效行程60μm，應變片閉環 |
|
PAPL-B5-90S |
B5型壓電預壓致動器，有效行程90μm，應變片閉環 |
|
PAPL-B5-108S |
B5型壓電預壓致動器，有效行程108μm，應變片閉環 |
|
PAPL系列B5型預壓致動器，開環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-B5-18NU |
B5型壓電預壓致動器，有效行程18μm，開環，真空兼容至10??Pa |
|
PAPL-B5-36NU |
B5型壓電預壓致動器，有效行程36μm，開環，真空兼容至10??Pa |
|
PAPL-B5-54NU |
B5型壓電預壓致動器，有效行程54μm，開環，真空兼容至10??Pa |
|
PAPL-B5-60NU |
B5型壓電預壓致動器，有效行程72μm，開環，真空兼容至10??Pa |
|
PAPL-B5-90NU |
B5型壓電預壓致動器，有效行程90μm，開環，真空兼容至10??Pa |
|
PAPL-B5-108NU |
B5型壓電預壓致動器，有效行程108μm，開環，真空兼容至10??Pa |
|
PAPL系列B5型預壓致動器，應變片閉環、真空兼容版本 |
|
|
型號 |
說明 |
|
PAPL-B5-18SU |
B5型壓電預壓致動器，有效行程18μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-B5-36SU |
B5型壓電預壓致動器，有效行程36μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-B5-54SU |
B5型壓電預壓致動器，有效行程54μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-B5-60SU |
B5型壓電預壓致動器，有效行程72μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-B5-90SU |
B5型壓電預壓致動器，有效行程90μm，應變片閉環，真空兼容至10??Pa |
|
PAPL-B5-108SU |
B5型壓電預壓致動器，有效行程108μm，應變片閉環，真空兼容至10??Pa |
